Монтаж вентиляции в ресторанах и кухнях (общепит): нормы, жироуловители и отвод тепла

Проектирование и монтаж вентиляции в заведениях общественного питания — одна из самых сложных задач в сфере HVAC. В отличие от офисных или жилых помещений, коммерческая кухня работает в условиях экстремальных тепловыделений, высокой влажности, интенсивного выделения продуктов горения, взвешенного жира и сильных запахов.

Ошибка на этапе монтажа вентиляции кухни гарантированно приводит к одной из трех проблем:

1. Штрафы и приостановка деятельности со стороны Роспотребнадзора или МЧС из-за нарушения санитарных и противопожарных норм.
2. Проникание запахов в обеденный зал или на верхние жилые этажи здания, что мгновенно уничтожает репутацию заведения и провоцирует конфликты с жильцами.
3. Пожар в воздуховодах из-за воспламенения скопившихся жировых отложений.

В этой статье инженеры EurasiaVent Group подробно разбирают нормативные требования, правила разделения воздушных потоков, особенности подбора оборудования и ключевые нюансы монтажа вытяжных систем для общепита.

1. Нормативная база и разделение воздушных потоков

Главное правило при проектировании и монтаже вентиляции ресторана, кафе или столовой — строгое разделение воздушных потоков.

Согласно СП 60.13330.2020 (Внутренние санитарно-технические системы) и СП 2.3.6.1079-01 (Санитарно-эпидемиологические требования к организациям общественного питания), категории помещений общепита категорически запрещено объединять в одну вытяжную систему.

Схема разделения вентиляционных магистралей:

• Горячий цех и технологическое оборудование: Вытяжка от зонтов проектируется изолированно. Выброс воздуха должен осуществляться выше конька крыши здания минимум на 1,5 метра.
• Обеденный зал: Вытяжка и приток организуются автономно. Воздух из зала запрещено перекачивать на кухню без специальной фильтрации.
• Санузлы и бытовые помещения: Оборудуются отдельной самостоятельной вытяжной системой.
• Склады и моечные: Требуют собственных каналов вентиляции.

Рис. 2. Инженерная схема EurasiaVent: выброс от горячего цеха организуется изолированно и выводится выше конька кровли на 1,5 м.

Создание правильного воздушного баланса (Подпор воздуха)

Чтобы запахи с кухни не попадали к посетителям в зал, при монтаже настраивается дисбаланс расходов воздуха:

• В обеденном зале: Приток должен преобладать над вытяжкой на 10–15% (создается небольшое избыточное давление).
• В горячем цеху: Вытяжка должна преобладать над притоком на 10–15% (создается разрежение, «затягивающее» воздух из соседних зон и не выпускающее запахи наружу).

2. Расчет воздухообмена по тепло- и влаговыделениям

Ошибкой является расчет вентиляции кухни по кратности (например, 10-кратный обмен). На профессиональной кухне расчет ведется по суммарным тепловыделениям от технологического оборудования (плиты, пароконвектоматы, фритюрницы, грили).

Формула расчета объема вытяжного воздуха от вытяжного зонта:

Где:

• L — расход воздуха, м³/ч;
• v — скорость всасывания воздуха в открытом проеме зонта (для горячих цехов принимается в диапазоне 0.35 – 0.5 м/с);
• S — площадь открытого проема зонта, м².

Ориентировочные нормативы расхода воздуха на единицу оборудования:

3. Требования к вытяжным зонтам и жироулавливающим фильтрам

Вытяжной зонт — это первый рубеж защиты вентиляционной системы.

Лабиринтные vs Сетчатые жироуловители

В общепите запрещено использовать сетчатые кассетные фильтры на горячих процессах. Сетка быстро забивается жиром, создает высокое аэродинамическое сопротивление и становится источником пожарной опасности.

Применяются исключительно лабиринтные жироулавливающие фильтры из нержавеющей стали AISI 304 или AISI 430:

• При прохождении через лабиринтные пластины поток воздуха резко меняет направление.
• Капли жира за счет центробежной силы оседают на стальных стенках и стекают по специальным лоткам в съемные жиросборники.
• Эффективность улавливания жира качественным лабиринтным фильтром достигает 75–85%.

Рис. 3. Оседание капель жира на пластинах лабиринта за счет центробежной силы (эффективность очистки до 85%).

Габариты зонта

Вылет вытяжного зонта должен перекрывать габариты технологического оборудования минимум на 100–150 мм с каждой открытой стороны, а высота установки над уровнем плиты должна составлять 0.7 – 1.0 м.

4. Особенности монтажа воздуховодов и вентиляторов

Монтаж кухонной вытяжки кардинально отличается от стандартного монтажа офисных воздуховодов.

1. Требования к воздуховодам:

• Толщина металла: Используется оцинкованная сталь толщиной не менее 0.9–1.0 мм или нержавеющая сталь. Использование тонкостенных спирально-навивных воздуховодов (0.5–0.7 мм) на горячих вытяжках не рекомендуется.
• Герметичность: Все фасонные части и стыки собираются на термо- и жиростойких герметах (силиконовых или полиуретановых) с прокладкой жиростойких уплотнителей.
• Уклон магистрали: Горизонтальные участки воздуховодов монтируются с уклоном 0.005–0.01 в сторону жиросборников или сервисных лючков, чтобы конденсирующийся жир не застаивался в каналах.

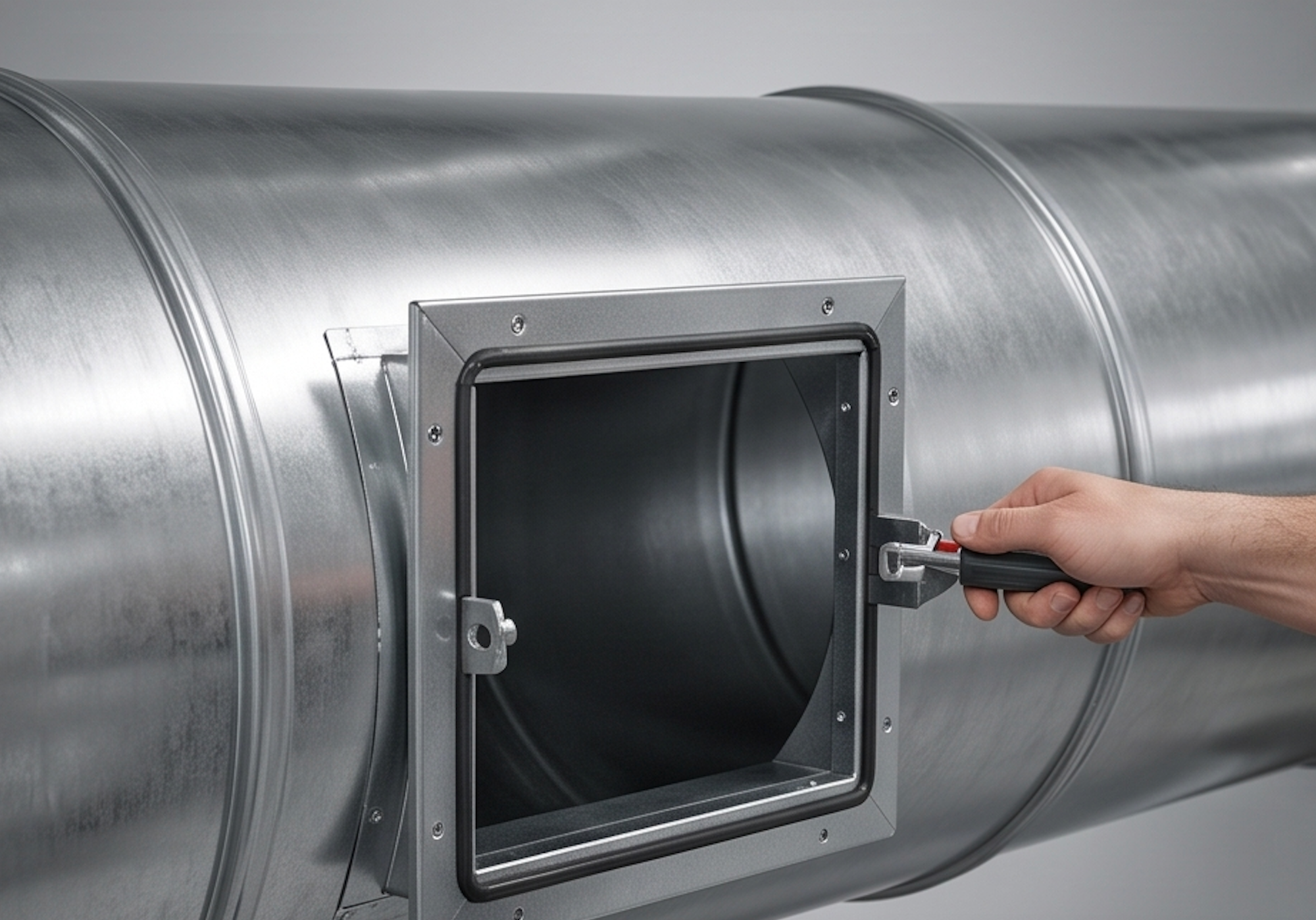

• Сервисные лючки: Устанавливаются через каждые 3–6 метров, а также на всех поворотах и отводах для регулярной механохимической очистки.

2. Подбор вытяжного вентилятора:

Обычные канальные вентиляторы (с расположением электродвигателя внутри воздушного потока) выходят из строя на кухне за 2–4 месяца. Жировые пары оседают на крыльчатке, вызывают дисбаланс, разрушают подшипники и приводят к сгоранию обмотки.

Требования к вентилятору горячего цеха:

1. Вынесенный электродвигатель: Мотор находится вне потока перемещаемого воздуха (кухонные вентиляторы в изолированном корпусе).
2. Рабочее колесо с назад загнутыми лопатками: Меньше подвержено налипанию жира и проще в очистке.
3. Класс защиты: Не ниже IP55, наличие дренажного отверстия для слива жира и моющего раствора из корпуса.

Рис. 4. Почему обычные канальные вентиляторы сгорают через 3 месяца (слева) и почему нужен специализированный мотор вне потока (справа).

Экспертное мнение EurasiaVent Group

Алексей Григорьев, Главный инженер EurasiaVent Group: «На объектах общепита до 90% аварийных ситуаций и выходов из строя вентиляторов горячего цеха происходят из-за двух классических ошибок монтажников: установки дешевых канальных вентиляторов и отсутствия сервисных лючков. На одном из объектов в Москве — ресторане на 140 посадочных мест — подрядчики смонтировали вытяжную магистраль длиной 22 метра без единого инспекционного люка и поставили стандартный прямоугольный канальный вентилятор. Через 4 месяца жир полностью заклеил лопатки, вентилятор сгорел от перегрузки, а в самом канале скопился слой жира толщиной 1.5 см. Это создавало прямую угрозу моментального возгорания всего здания. Мы полностью пересобрали трассу: установили специализированный кухонный вентилятор с двигателем вне потока воздуха, врезали 5 сервисных лючков и смонтировали гидрофильтр-гаситель искр, так как на кухне эксплуатировался хоспер. За 3 года эксплуатации — ни одной поломки, только плановая промывка фильтров.»

5. Рекомендуемое оборудование для вентиляции общепита

При проектировании и сборке систем вентиляции для кухонь мы рекомендуем использовать проверенные компоненты из нашего каталога:

1. Кухонные вытяжные вентиляторы (с вынесенным мотором)

• Назначение: Вытяжка горячего воздуха, содержащего пары жира и влаги до +120 °C.
• Характеристики: Изолированный корпус, двигатель IP55 вне потока воздуха, встроенный жиросборник с дренажем.
• Применение: Горячие цехи ресторанов, столовых, пекарен.

2. Лабиринтные жироулавливающие фильтры и зонты

• Назначение: Первичная очистка воздуха от капель жира и масел напрямую над плитами.
• Материал: Нержавеющая сталь AISI 304.
• Характеристики: Легко снимаются и моются в стандартных посудомоечных машинах.

3. Щиты автоматики управления вентиляцией кухни (Серия VentLabs)

• Назначение: Плавное регулирование производительности вентиляторов в зависимости от загрузки кухни.
• Функции: Управление частотными преобразователями, защита мотора от перегрева, интеграция с системой пожарной сигнализации (автоматическое отключение при пожаре).

Рис. 7. Каталог специализированного оборудования EurasiaVent и VentLabs.

6. Чек-лист проверки монтажа вентиляции перед запуском ресторана

Представитель заказчика или управляющий рестораном может проверить качество выполненных монтажных работ по следующим пунктам:

• ✔️Изоляция каналов: Вытяжные воздуховоды от горячего цеха изолированы огнезащитным материалом (EI 30 / EI 60) на всем протяжении прохождения через другие помещения.
• ✔️Сервисный доступ: На трассе установлены инспекционные люки рядом со всеми поворотами и дроссель-клапанами.
• ✔️Проверка подпора: При открытии двери на кухню из обеденного зала поток воздуха направлен из зала на кухню, а не наоборот.
• ✔️Дренаж: На кухонном вентиляторе и нижних точках зонтов установлены жиросборники с пробками/кранами.
• ✔️Автоматика МЧС: При срабатывании АПС (автоматической пожарной сигнализации) приточная и вытяжная вентиляция кухни автоматически отключается, а клапаны дымоудаления открываются.
• ✔️Паспортизация: Проведены аэродинамические испытания, замеры скоростей анемометром и оформлен Паспорт системы вентиляции.
