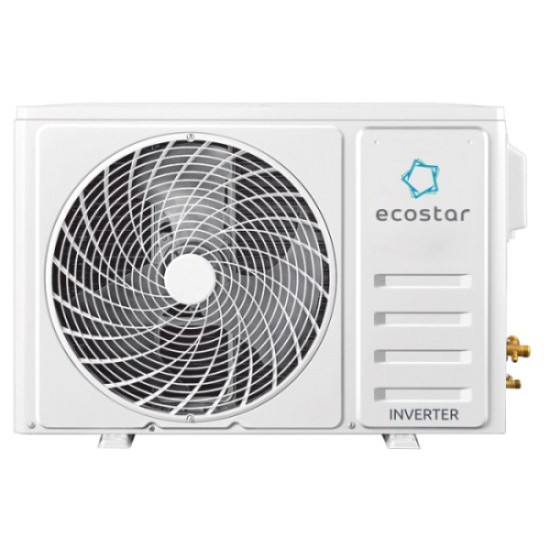

RAY MULTI DC EU Inverter — линейка наружных инверторных блоков ECOSTAR для мульти сплит-систем на хладагенте R32, холодопроизводительностью 4.1–7.5 кВт (14–26 kBTU) для помещений площадью до 41–75 м², с уровнем шума наружного блока 65–67 дБ(А) и классом энергоэффективности A.
Екостар (ECOSTAR) — бренд климатической техники, производство которой локализовано в КНР; линейка ориентирована на массовый сегмент мульти сплит-систем с фокусом на инверторное управление и современные хладагенты.
Серия RAY MULTI DC EU Inverter объединяет наружные блоки, к которым можно подключить от одного до нескольких внутренних блоков без отдельного блока-распределителя. Конструкция рассчитана на работу в широком диапазоне наружных температур и оснащена ротационным компрессором.
Модели серии различаются холодопроизводительностью от 4.1 до 7.5 кВт и теплопроизводительностью от 4.31 до 7.56 кВт, рассчитаны на помещения площадью до 41-75 м². Электропитание однофазное 220-240 В/50 Гц, хладагент R32, компрессор ротационного типа.
| Параметр | Значение |
|---|---|
| Серия | RAY MULTI DC EU Inverter |
| Холодопроизводительность, кВт | 4.1 - 7.5 |
| Теплопроизводительность, кВт | 4.31 - 7.56 |
| Эффективная площадь помещения, м² | до 41 - 75 |
| Тип хладагента | R32 |
| Электропитание | 220-240 В / 50 Гц / 1 фаза |
| Уровень шума наружного блока, дБ(А) | 65 - 67 |
| Класс энергоэффективности EER / COP | A / A |
| Тип компрессора | Ротационный |
| Рабочий диапазон температур (охлаждение) | -15...+53°C |
| Рабочий диапазон температур (обогрев) | -20...+30°C |
| Модель | Серия | Бренд | Модель наружного блока | Инверторная технология | Эффективен для помещений площадью до, м2 | Страна производства | Срок гарантии, мес. | Цвет наружного блока | Холодопроизводительность (kBTU), kBTU | Холодопроизводительность (кВт), кВт | Теплопроизводительность (kBTU), kBTU | Теплопроизводительность (кВт), кВт | Уровень шума наружного блока, дБ(А) | Потребляемый ток в режиме охлаждения, А | Потребляемая мощность в режиме охлаждения, кВт | Потребляемый ток в режиме нагрева, А | Потребляемая мощность в режиме нагрева, кВт | Электропитание, В/Гц/Ф | Тип хладагента | Заводская заправка хладагента, г | Дозаправка хладагента (сверх номинальной длины трассы), г/м | Диаметр жидкостной трубы, дюйм | Максимальная суммарная длина трассы, м | Максимальная длина трассы от наружного блока до каждого внутреннего блока, м | Максимальный перепад по высоте между внутренним и наружным блоками, м | Максимальный перепад по высоте между внутренним и наружным блоками (если не задано взаимное расположение внутреннего и наружного блока), м | Номинальная длина трассы, м | Максимальный перепад по высоте между внутренними блоками, м | Подключение электропитания | Межблочный кабель, мм2 | Максимальная потребляемая мощность, кВт | Максимальный потребляемый ток, А | Монтажный размер наружного блока, мм | Коэффициент энергоэффективности EER, Вт/Вт | Класс энергоэффективности EER (охлаждение) | Коэффициент энергоэффективности COP, Вт/Вт | Класс энергоэффективности COP (нагрев) | Марка компрессора | Тип | Габаритные размеры наружного блока (ШxВxГ), мм | Габаритные размеры наружного блока в упаковке (ШxВxГ), мм | Вес нетто наружного блока, кг | Вес брутто наружного блока, кг | Рабочие температурные границы наружного воздуха (охлаждение), °C | Рабочие температурные границы наружного воздуха (нагрев), °C | Необходим блок-раcпределитель | Минимальное количество подключаемых внутренних блоков, шт. | Максимальное количество подключаемых внутренних блоков, шт. | Класс пылевлагозащиты, наружный блок | Класс электрозащиты, наружный блок |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KVS-2FM14ST/OUT | RAY MULTI DC EU Inverter | ECOSTAR | KVS-2FM14ST/OUT | да | 41 | КНР | 24 | Белый | 14 | 4.1 (1.2 - 4.85) | 15 | 4.31 (1.25 - 5.2) | 65 | 6.3 (1.2 - 8) | 1.246 (0.25 - 1.56) | 5.9 (1.1 - 8) | 1.159 (0.23 - 1.56) | 220-240/50/1 | R32 | 1.1 | 15 | 1/4"x2 | 40 | 10 | 10 | 10 | 10 | 20 | Наружный блок | 4*1,5x2 | 1.56 | 8 | 516*314 | 3.29 | A | 3.71 | A | GMCC | Ротационный | 835x602x349 | 890x628x385 | 31.0 | 33.0 | -15 ~ +53°C | -20 ~ +30 | нет | 1 | 2 | IPX4 | I класс |
| KVS-2FM18ST/OUT | RAY MULTI DC EU Inverter | ECOSTAR | KVS-2FM18ST/OUT | да | 51 | КНР | 24 | Белый | 17 | 5.1 (1.23 - 5.6) | 18 | 5.2 (1.29 - 5.75) | 65 | 7.5 (1.3 - 10.5) | 1.545 (0.28 - 2.05) | 6.2 (1.3 - 10.5) | 1.333 (0.28 - 2.05) | 220-240/50/1 | R32 | 1.1 | 15 | 1/4"x2 | 40 | 20 | 10 | 10 | 10 | 20 | Наружный блок | 4*1,5x2 | 2.053 | 10.5 | 516*314 | 3.3 | A | 3.9 | A | GMCC | Ротационный | 835x602x349 | 890x628x385 | 31.0 | 33.0 | -15 ~ +53°C | -20 ~ +30°C | нет | 1 | 2 | IPX4 | I класс |
| KVS-3FM24ST/OUT | RAY MULTI DC EU Inverter | ECOSTAR | KVS-3FM24ST/OUT | да | 75 | КНР | 24 | Белый | 26 | 7.5 (2.8 - 8.8) | 26 | 7.56 (2.46 - 8.8) | 67 | 11.15 (1.6 - 14) | 2.322 (0.42 - 2.8) | 10.45 (1.9 - 14) | 2.037 (0.42 - 2.85) | 220-240/50/1 | R32 | 1.5 | 15 | 1/4"x3 | 60 | 20 | 10 | 10 | 15 | 10 | Наружный блок | 4*1,5x3 | 2.85 | 14 | 586*348 | 3.23 | A | 3.71 | A | SANYO | Ротационный | 920x699x380 | 960x732x400 | 42.0 | 45.0 | -15 ~ +53°C | -20 ~ +30°C | нет | 1 | 3 | IPX4 | I класс |
В зависимости от модели наружный блок эффективен для помещений площадью до 41-75 м². Конкретную модель подбирают исходя из суммарной площади всех обслуживаемых внутренних блоков.
В зависимости от модели к наружному блоку можно подключить от одного до нескольких внутренних блоков без установки дополнительного блок-распределителя. Точное количество зависит от выбранной модели наружного блока.
Да, наружные блоки рассчитаны на работу на обогрев при отрицательных температурах наружного воздуха. Диапазон рабочих температур указан в технических характеристиках конкретной модели.
