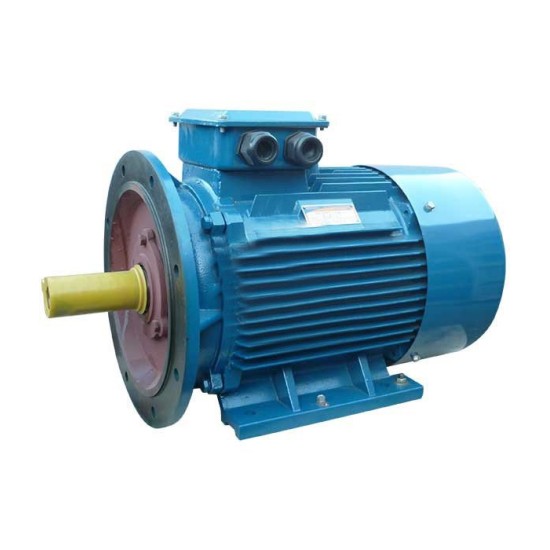

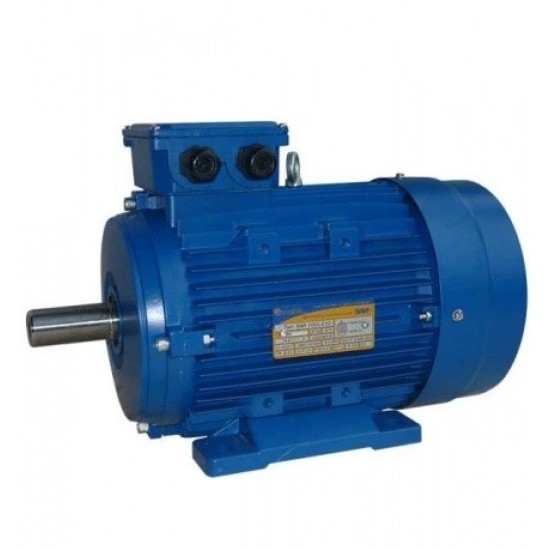

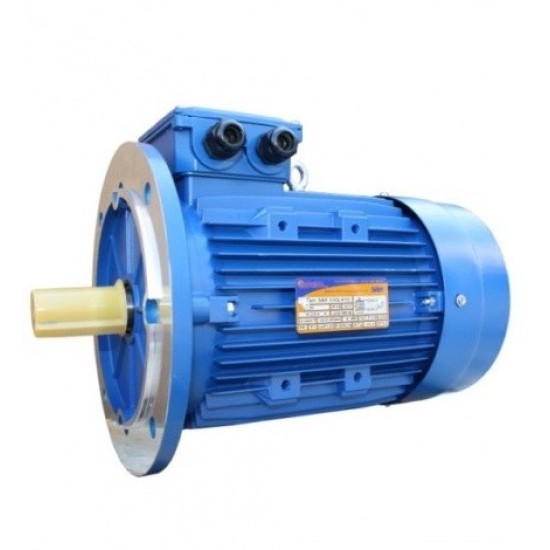

5АИ 200 — общепромышленные трёхфазные асинхронные электродвигатели с короткозамкнутым ротором, мощностью от 18,5 до 45 кВт, частотой вращения от 750 до 3000 об/мин и степенью защиты IP 55. Питание осуществляется от сети 380/660 В.
Серия 5АИ выпускается по ГОСТ 183-74 и относится к массовым общепромышленным асинхронным двигателям с высотой оси вращения 200 мм. Оборудование применяется для привода промышленных механизмов.
Серия 5АИ 200 объединяет несколько типоразмеров и частот вращения, что позволяет подобрать двигатель под конкретную нагрузку и требуемую скорость привода.
Серия 5АИ 200 включает двигатели мощностью 18,5–45 кВт с питанием 380/660 В, КПД до 92,6 % и массой от 225 до 285 кг в зависимости от типоразмера и монтажного исполнения.
| Параметр | Значение |
|---|---|
| Тип электродвигателя | Общепромышленный асинхронный, ГОСТ |
| Мощность | 18,5–45 кВт |
| Напряжение | 380/660 В |
| Частота вращения | 750–3000 об/мин |
| КПД | 89–92,6 % |
| Степень защиты | IP 55 |
| Климатическое исполнение | У2 |
| Монтажное исполнение | лапы, фланец, лапы+фланец |
| Масса | 225–285 кг |
| Модель | Серия | Артикул | Тип электродвигателя | Напряжение | Мощность (кВт) | Ток, Iном. (А) | Обороты (об/мин) | Исполнение | Климатическое исполнение | Степень защиты | КПД | Мп (Мн) | Mmax (Mн) | Вес (кг.) | Iп (Iн) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| У2 | 5АИ | 01.01.213655 | Общепромышленные ГОСТ | 380В/660В | 22 | 44.7 | 1000 | Лапы(1001/1081) | У2 | IP 55 | 90 | 2,1 | 2,1 | 233 | 7 |
| У2 | 5АИ | 01.01.213656 | Общепромышленные ГОСТ | 380В/660В | 22 | 44.7 | 1000 | Лапы+Фланец(2001/2081) | У2 | IP 55 | 90 | 2,1 | 2,1 | 238 | 7 |
| У2 | 5АИ | 01.01.213478 | Общепромышленные ГОСТ | 380В/660В | 37 | 67.9 | 3000 | Лапы(1001/1081) | У2 | IP 55 | 92 | 2 | 2,3 | 246 | 7,5 |
| У2 | 5АИ | 01.01.213479 | Общепромышленные ГОСТ | 380В/660В | 37 | 67.9 | 3000 | Лапы+Фланец(2001/2081) | У2 | IP 55 | 92 | 2 | 2,3 | 251 | 7,5 |
| У2 | 5АИ | 01.01.213649 | Общепромышленные ГОСТ | 380В/660В | 30 | 59.6 | 1000 | Лапы(1001/1081) | У2 | IP 55 | 90 | 2 | 2,1 | 225 | 7 |
| У2 | 5АИ | 01.01.213652 | Общепромышленные ГОСТ | 380В/660В | 22 | 45.8 | 750 | Лапы(1001/1081) | У2 | IP 55 | 90 | 1,9 | 2 | 250 | 6,6 |
| У2 | 5АИ | 01.01.213657 | Общепромышленные ГОСТ | 380В/660В | 18.5 | 39 | 750 | Лапы(1001/1081) | У2 | IP 55 | 89 | 1,9 | 2 | 235 | 6,6 |
| У2 | 5АИ | 01.01.213650 | Общепромышленные ГОСТ | 380В/660В | 30 | 59.6 | 1000 | Лапы+Фланец(2001/2081) | У2 | IP 55 | 90 | 2 | 2,1 | 230 | 7 |
| У2 | 5АИ | EV-13718 | Общепромышленные ГОСТ | 380 В | 22 | 44.7 | 1000 | Фланец(3081) | У2 | IP 55 | 90 | 2,1 | 2,1 | 233 | 7 |
| У2 | 5АИ | 01.01.213503 | Общепромышленные ГОСТ | 380В/660В | 37 | 68.3 | 1500 | Лапы(1001/1081) | У2 | IP 55 | 91 | 2,2 | 2,3 | 248 | 7,2 |
| У2 | 5АИ | 01.01.213654 | Общепромышленные ГОСТ | 380В/660В | 22 | 45.8 | 750 | Лапы+Фланец(2001/2081) | У2 | IP 55 | 90 | 1,9 | 2 | 250 | 6,6 |
| У2 | 5АИ | 01.01.213658 | Общепромышленные ГОСТ | 380В/660В | 18.5 | 39 | 750 | Лапы+Фланец(2001/2081) | У2 | IP 55 | 89 | 1,9 | 2 | 235 | 6,6 |
| У2 | 5АИ | 01.01.213642 | Общепромышленные ГОСТ | 380В/660В | 45 | 82.3 | 3000 | Лапы(1001/1081) | У2 | IP 55 | 92,3 | 2 | 2,3 | 234 | 7,5 |
| У2 | 5АИ | 01.01.213504 | Общепромышленные ГОСТ | 380В/660В | 37 | 68.3 | 1500 | Лапы+Фланец(2001/2081) | У2 | IP 55 | 91 | 2,2 | 2,3 | 251 | 7,2 |
| У2 | 5АИ | 01.01.213645 | Общепромышленные ГОСТ | 380В/660В | 45 | 85 | 1500 | Лапы(1001/1081) | У2 | IP 55 | 92,6 | 2,2 | 2,3 | 280 | 7,2 |
| У2 | 5АИ | 01.01.213644 | Общепромышленные ГОСТ | 380В/660В | 45 | 82.3 | 3000 | Лапы+Фланец(2001/2081) | У2 | IP 55 | 92,3 | 2 | 2,3 | 285 | 7,5 |
| У2 | 5АИ | EV-13718 | Общепромышленные ГОСТ | 380 В | 30 | 59.6 | 1000 | Фланец(3081) | У2 | IP 55 | 90 | 2 | 2,1 | 228 | 7 |
| У2 | 5АИ | EV-13718 | Общепромышленные ГОСТ | 380 В | 37 | 67.9 | 3000 | Фланец(3081) | У2 | IP 55 | 92 | 2 | 2,3 | 246 | 7,5 |
| У2 | 5АИ | EV-13718 | Общепромышленные ГОСТ | 380 В | 22 | 45.8 | 750 | Фланец(3081) | У2 | IP 55 | 90 | 1,9 | 2 | 250 | 6,6 |
| У2 | 5АИ | 01.01.213647 | Общепромышленные ГОСТ | 380В/660В | 45 | 85 | 1500 | Лапы+Фланец(2001/2081) | У2 | IP 55 | 92,6 | 2,2 | 2,3 | 285 | 7,2 |
| У2 | 5АИ | EV-13718 | Общепромышленные ГОСТ | 380 В | 18.5 | 39 | 750 | Фланец(3081) | У2 | IP 55 | 89 | 1,9 | 2 | 235 | 6,6 |
| У2 | 5АИ | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
Это общепромышленные асинхронные двигатели для привода насосов, вентиляторов, компрессоров, конвейеров и редукторов. Они рассчитаны на продолжительный режим работы.
IP 55 означает защиту от пыли и струй воды. Такие двигатели можно эксплуатировать в запылённых и влажных производственных помещениях.
Двигатели подключаются к трёхфазной сети переменного тока частотой 50 Гц напряжением 380/660 В. Схема соединения обмоток выбирается под напряжение сети.
