Электродвигатели 5АИ 90 L — общепромышленные асинхронные трёхфазные двигатели типоразмера 90 мощностью 1,5–3 кВт с частотой вращения 1000–3000 об/мин, питанием 220/380 В и степенью защиты IP 55.
Электродвигатели 5АИ (АИР) выпускаются по ГОСТ 183—74 с изоляцией класса нагревостойкости «F» и системой охлаждения 1С 0151, рассчитаны на продолжительный режим работы от сети переменного тока частотой 50 Гц.

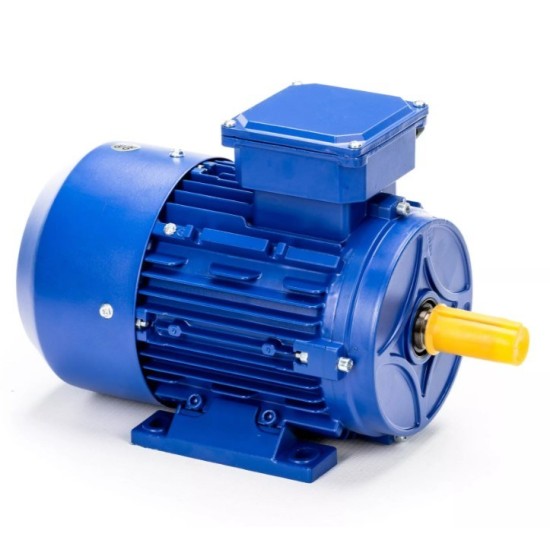

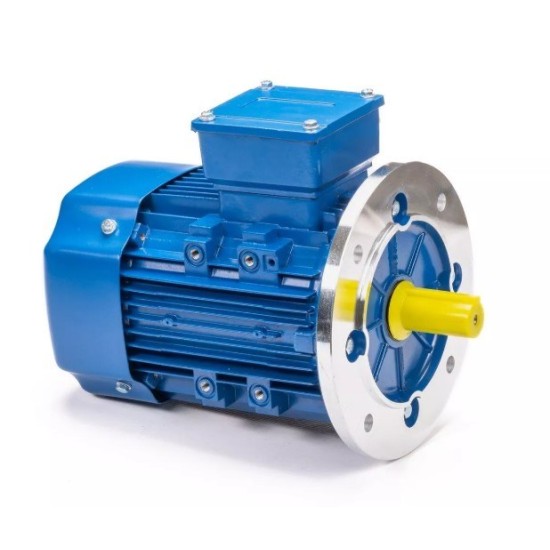

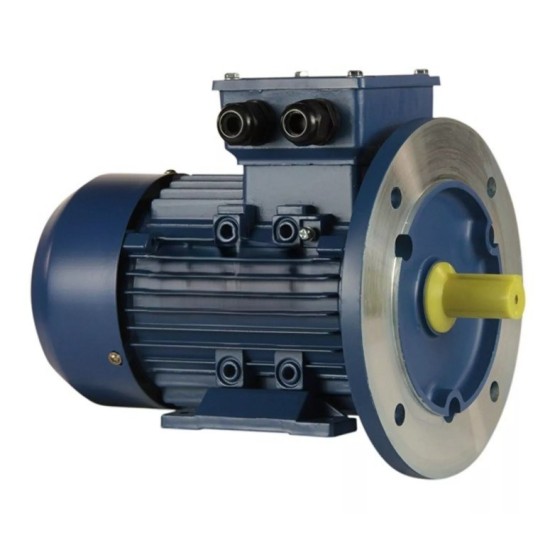

Типоразмер 5АИ 90 L объединяет двух-, четырёх- и шестиполюсные модификации в исполнениях на лапах, фланце и комбинированном, а также в климатических исполнениях У1, У2 и УХЛ1 для привода насосов, редукторов и вентиляторов.
Двигатели типоразмера 90 L охватывают мощности 1,5–3 кВт при частоте вращения 1000–3000 об/мин, питаются от сети 220/380 В, имеют КПД до 83 % и степень защиты IP 55.
| Параметр | Значение |
|---|---|
| Серия | 5АИ |
| Тип | Общепромышленный ГОСТ |
| Мощность | 1,5–3 кВт |
| Напряжение | 220/380 В |
| Частота вращения | 1000 / 1500 / 3000 об/мин |
| КПД | до 83 % |
| Степень защиты | IP 55 |
| Климатическое исполнение | У1 / У2 / УХЛ1 |
| Монтажное исполнение | Лапы / фланец / комбинированное |
| Модель | Серия | Артикул | Тип электродвигателя | Напряжение | Мощность (кВт) | Ток, Iном. (А) | Обороты (об/мин) | Исполнение | Климатическое исполнение | Степень защиты | КПД | Мп (Мн) | Mmax (Mн) | Вес (кг.) | Iп (Iн) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 90 L2 3/3000 IM1001/1081 3кВт 380/220В У2 | 5АИ | 01.01.213461 | Общепромышленные ГОСТ | 220В/380В | 3 | 10.7 | 3000 | Лапы(1001/1081) | У2 | IP 55 | 83 | 2,2 | 2,3 | 22 | 7,5 |
| 90 L2 3/3000 IM3081 3кВт 380В У2 | 5АИ | 01.01.216439 | Общепромышленные ГОСТ | 220В/380В | 3 | 10.7 | 3000 | Фланец(3081) | У2 | IP 55 | 83 | 2,2 | 2,3 | 21 | 7 |
| 90 L2 3/3000 IM2001/2081 3кВт 380/220В У2 | 5АИ | 01.01.213552 | Общепромышленные ГОСТ | 220В/380В | 3 | 10.7 | 3000 | Лапы+Фланец(2001/2081) | У2 | IP 55 | 83 | 2,2 | 2,3 | 24 | 7 |
| 90 L4 2,2/1500 IM1001/1081 2,2кВт 380/220В У2 | 5АИ | 01.01.213462 | Общепромышленные ГОСТ | 220В/380В | 2.2 | 9.1 | 1500 | Лапы(1001/1081) | У2 | IP 55 | 78 | 2,3 | 2,3 | 33 | 7 |
| 90 L4 2,2/1500 IM2001/2081 2,2кВт 380/220В У2 | 5АИ | 01.01.213500 | Общепромышленные ГОСТ | 220В/380В | 2.2 | 9.1 | 1500 | Лапы+Фланец(2001/2081) | У2 | IP 55 | 79,3 | 2,3 | 2,3 | 33.5 | 7 |
| 90 L4 2,2/1500 IM3081 2,2кВт 380/220В У2 | 5АИ | 01.01.213676 | Общепромышленные ГОСТ | 220В/380В | 2.2 | 9.1 | 1500 | Фланец(3081) | У2 | IP 55 | 78 | 2,3 | 2,3 | 33 | 7 |
| 90 L6 1,5/1000 IM1001/1081 1,5кВт 380/220В У2 | 5АИ | 01.01.213463 | Общепромышленные ГОСТ | 220В/380В | 1.5 | 7 | 1000 | Лапы(1001/1081) | У2 | IP 55 | 75 | 2 | 2,1 | 24.5 | 5,5 |
| 90 L2 ЖУ2 3/3000 IM2081 3кВт 380В У2 | 5АИ | 01.01.218406 | Общепромышленные ГОСТ | 220В/380В | 3 | 10.7 | 3000 | Лапы+Фланец(2001/2081) | У2 | IP 55 | 83 | 2,2 | 2,3 | 24 | 7 |
| 90 L6 1,5/1000 IM3081 1,5кВт 380/220В У2 | 5АИ | 01.01.213677 | Общепромышленные ГОСТ | 220В/380В | 1.5 | 7 | 1000 | Фланец(3081) | У2 | IP 55 | 75 | 2 | 2,1 | 24.5 | 5,5 |
| 90 L6 1,5/1000 IM2001/2081 1,5кВт 380/220В У2 | 5АИ | 01.01.213501 | Общепромышленные ГОСТ | 220В/380В | 1.5 | 7 | 1000 | Лапы+Фланец(2001/2081) | У2 | IP 55 | 75 | 2 | 2,1 | 26 | 5,5 |
| 90 L6 1,5/1000 IM1001/1081 1,5кВт 380В У2 | 5АИ | EV-13727 | Общепромышленные ГОСТ | 380 В | 1.5 | 4.1 | 1000 | Лапы(1001/1081) | У2 | IP 55 | 75 | 2 | 2,1 | 24.5 | 5,5 |
| 90 L4 2,2/1500 IM3081 2,2кВт 380В У1 | 5АИ | EV-13727 | Общепромышленные ГОСТ | 380 В | 2.2 | 5.3 | 1500 | Фланец(3081) | У1 | IP 55 | 78 | 2,3 | 2,3 | 33 | 7 |
| 90 L4 2,2/1500 IM2001/2081 2,2кВт 380В У1 | 5АИ | EV-13727 | Общепромышленные ГОСТ | 380 В | 2.2 | 5.3 | 1500 | Лапы+Фланец(2001/2081) | У1 | IP 55 | 78 | 2,3 | 2,3 | 33 | 7 |
| 90 L6 1,5/1000 IM3081 1,5кВт 380В УХЛ1 | 5АИ | EV-13727 | Общепромышленные ГОСТ | 380 В | 1.5 | 4.1 | 1000 | Фланец(3081) | УХЛ1 | IP 55 | 75 | 2 | 2,1 | 24.5 | 5,5 |
| 90 L4 2,2/1500 IM1001/1081 2,2кВт 380В У1 | 5АИ | EV-13727 | Общепромышленные ГОСТ | 380 В | 2.2 | 5.3 | 1500 | Лапы(1001/1081) | У1 | IP 55 | 78 | 2,3 | 2,3 | 33 | 7 |
| 90 L2 3/3000 IM2001/2081 3кВт 380В УХЛ1 | 5АИ | EV-13727 | Общепромышленные ГОСТ | 380 В | 3 | 6.2 | 3000 | Лапы+Фланец(2001/2081) | УХЛ1 | IP 55 | 83 | 2,2 | 2,3 | 23.5 | 7,5 |
| 90 L2 3/3000 IM2001/2081 3кВт 380В У1 | 5АИ | EV-13727 | Общепромышленные ГОСТ | 380 В | 3 | 6.2 | 3000 | Лапы+Фланец(2001/2081) | У1 | IP 55 | 83 | 2,2 | 2,3 | 23.5 | 7,5 |
| 90 L2 3/3000 IM3001/3081 3кВт 380В У1 | 5АИ | EV-13727 | Общепромышленные ГОСТ | 380 В | 3 | 6.2 | 3000 | Фланец(3081) | У1 | IP 55 | 83 | 2,2 | 2,3 | 23.5 | 7,5 |
| 90 L4 2,2/1500 IM1001/1081 2,2кВт 380В УХЛ1 | 5АИ | EV-13727 | Общепромышленные ГОСТ | 380 В | 2.2 | 5.3 | 1500 | Лапы(1001/1081) | УХЛ1 | IP 55 | 78 | 2,3 | 2,3 | 33 | 7 |
| 90 L2 ЖУ2 3/3000 IM2001/2081 3кВт 380В УХЛ1 | 5АИ | EV-13727 | Общепромышленные ГОСТ | 380 В | — | — | 3000 | Лапы+Фланец(2001/2081) | УХЛ1 | — | — | — | — | — | — |
| 90 L6 1,5/1000 IM1001/1081 1,5кВт 380В УХЛ1 | 5АИ | EV-13727 | Общепромышленные ГОСТ | 380 В | 1.5 | 4.1 | 1000 | Лапы(1001/1081) | УХЛ1 | IP 55 | 75 | 2 | 2,1 | 24.5 | 5,5 |
| 90 L6 1,5/1000 IM3081 1,5кВт 380В У2 | 5АИ | EV-13727 | Общепромышленные ГОСТ | 380 В | 1.5 | 4.1 | 1000 | Фланец(3081) | — | — | — | — | — | — | — |
Типоразмер 90 L выпускается в модификациях мощностью от 1,5 до 3 кВт с разным числом полюсов, что позволяет подобрать двигатель под нужную частоту вращения.
Двигатели поставляются в исполнениях на лапах, с фланцем и в комбинированном варианте, что обеспечивает гибкость при установке на рабочую машину.
Степень защиты IP 55 и климатические исполнения У1, У2 и УХЛ1 позволяют использовать двигатели в умеренном и холодном климате, в том числе в запылённых помещениях.
