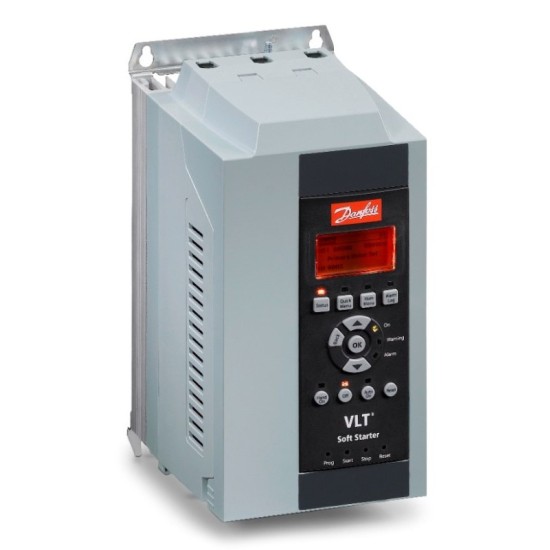

Устройство плавного пуска Danfoss MCD 500 (снят, замена: MCD 600) 5 0141

Товар сертифицирован, гарантантия 1 год.

Серия MCD 500 — устройство плавного пуска для асинхронных двигателей
Мощность коммутируемого двигателя до 75 кВт при токе 141 А
Встроенный шунтирующий контактор снижает тепловые потери
Контроль всех трёх фаз тока двигателя и защита при пуске
Управление через дискретные входы или интерфейс RS485

Доставка до обьетка

Склад: Доступен к заказу
Код товара: 90-4011

DANFOSS

Цена по запросу

Без НДС: 0,00 ₽

Кол-во

Купить

Оформить заявку Запросить консультацию

Описание Danfoss MCD 500

Danfoss MCD 500 — цифровое устройство плавного пуска для асинхронных электродвигателей мощностью до 75 кВт при номинальном токе 141 А, с максимальным временем пуска 180 секунд и встроенным шунтирующим контактором.

Данфосс (Danfoss) — датская компания, один из мировых лидеров в производстве промышленной автоматики и приводной техники, включая устройства плавного пуска и частотные преобразователи для управления электродвигателями.

Серия MCD 500 — устройства плавного пуска для управления асинхронными электродвигателями, обеспечивающие плавный разгон и снижение пусковых токов. Модели оснащены встроенными трансформаторами тока для защиты двигателя и обратной связи при пуске, а также графической панелью управления с цифровым дисплеем и часами реального времени.

Преимущества Данфосс MCD 500

Встроенные трансформаторы тока для полноценной защиты двигателя
Шунтирующий (обходной) контактор снижает тепловые потери при работе
Контроль всех трёх фаз тока двигателя во время пуска и работы
Графическая панель управления с цифровым дисплеем и часами реального времени
Управление через дискретные входы по 2-х или 3-х проводной схеме
Поддержка последовательной связи RS485, опционально Modbus RTU, Profibus, DeviceNet
Возможность подключения съёмного пульта управления

Технические характеристики

Устройства серии MCD 500 рассчитаны на напряжение 380 В или 690 В, оснащены управляющим напряжением 24 В либо 110/220 В и степенью защиты корпуса IP00. Максимальное время пуска ограничено 180 секундами, что позволяет использовать серию для плавного запуска мощных асинхронных двигателей.

Параметр	Значение
Мощность двигателя	75 кВт
Номинальный ток	141 А
Напряжение	380 В / 690 В
Максимальное время пуска	180 сек.
Шунтирующий контактор	есть
Управляющее напряжение	24 В / 110-220 В
Съёмный пульт	опция
Степень защиты	IP 00
Масса	14.9 кг
Размеры (ШхВхГ)	275x438x250 мм

Модельный ряд Danfoss серия MCD 500

Модель	Серия	Артикул	Напряжение	Мощность (кВт)	Ток, Iном. (А)	Макс. время пуска	Шунтирующий контактор	Управляющее напряжение	Съемный пульт	Степень защиты	Вес (кг.)	Размеры ШхВхГ (мм)*
MCD5-0141B-T7-G2X-00-CV2	MCD 500	175G5580	690 В	75	141	180 сек.	есть	110В/220В	опция	IP 00	14.9	275x438x250
MCD5-0141B-T7-G2X-00-CV1	MCD 500	175G5557	690 В	75	141	180 сек.	есть	24В	опция	IP 00	14.9	275x438x250
MCD5-0141B-T5-G2X-00-CV2	MCD 500	175G5534	380 В	75	141	180 сек.	есть	110В/220В	опция	IP 00	14.9	275x438x250
MCD5-0141B-T5-G2X-00-CV1	MCD 500	175G5509	380 В	75	141	180 сек.	есть	24В	опция	IP 00	14.9	275x438x250

Частые вопросы

Для каких двигателей подходит Danfoss MCD 500?

Устройство предназначено для плавного пуска асинхронных электродвигателей и подбирается по номинальному току и мощности конкретного двигателя. Модель 5 0141 рассчитана на ток 141 А и мощность до 75 кВт.

Как выполняется монтаж и подключение?

Подключение выполняется в силовую цепь двигателя, управление возможно через дискретные входы по 2-х или 3-х проводной схеме либо через интерфейс RS485. Степень защиты корпуса IP00 предполагает установку в шкаф управления.

Можно ли управлять устройством дистанционно?

Да, предусмотрено подключение съёмного пульта управления (опция), а также последовательная связь RS485 с поддержкой протоколов Modbus RTU, Profibus и DeviceNet в зависимости от исполнения.
