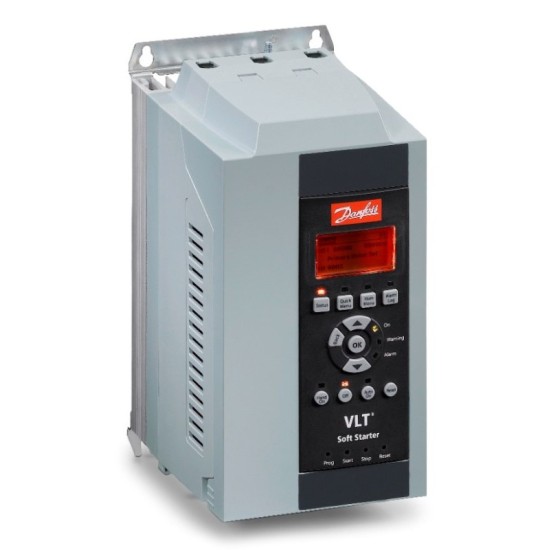

Устройство плавного пуска Danfoss MCD 500 предназначено для асинхронных электродвигателей мощностью 750 кВт при номинальном токе 1410 А и напряжении 380/690 В, с максимальным временем пуска до 180 секунд.
Данфосс (Danfoss) — датский производитель промышленной автоматики и электротехники, известный своими решениями для управления электродвигателями, насосным и вентиляционным оборудованием.
Серия MCD 500 — цифровые устройства плавного пуска для асинхронных электродвигателей, обеспечивающие контроль нарастания напряжения при старте и защиту двигателя от перегрузок благодаря встроенным трансформаторам тока.
Устройство рассчитано на напряжение 380/690 В, ток до 1410 А и мощность двигателя 750 кВт, степень защиты корпуса IP00.
| Параметр | Значение |
|---|---|
| Серия | MCD 500 |
| Производитель | Danfoss |
| Напряжение | 380 В / 690 В |
| Мощность двигателя | 750 кВт |
| Номинальный ток, Iном. | 1410 А |
| Макс. время пуска | 180 сек. |
| Шунтирующий контактор | есть |
| Управляющее напряжение | 24В / 110В / 220В |
| Степень защиты | IP 00 |
| Масса | 120 кг |
| Габариты ШхВхГ | 585x856x364 мм |
| Модель | Серия | Артикул | Напряжение | Мощность (кВт) | Ток, Iном. (А) | Макс. время пуска | Шунтирующий контактор | Управляющее напряжение | Съемный пульт | Степень защиты | Вес (кг.) | Размеры ШхВхГ (мм)* |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MCD5-1410C-T7-G5X-00-CV1 | MCD 500 | 175G5569 | 690 В | 750 | 1410 | 180 сек. | есть | 24В | опция | IP 00 | 120 | 585x856x364 |
| MCD5-1410C-T5-G5X-00-CV1 | MCD 500 | 175G5523 | 380 В | 750 | 1410 | 180 сек. | есть | 24В | опция | IP 00 | 120 | 585x856x364 |
| MCD5-1410C-T5-G5X-00-CV2 | MCD 500 | 175G5546 | 380 В | 750 | 1410 | 180 сек. | есть | 110В/220В | опция | IP 00 | 120 | 585x856x364 |
| MCD5-1410C-T7-G5X-00-CV2 | MCD 500 | 175G5592 | 690 В | 750 | 1410 | 180 сек. | есть | 110В/220В | опция | IP 00 | 120 | 585x856x364 |
Данная модификация рассчитана на асинхронные электродвигатели мощностью 750 кВт при номинальном токе 1410 А и напряжении 380 или 690 В в зависимости от исполнения.
Да, устройство оснащено встроенным шунтирующим контактором, что снижает тепловые потери после завершения пуска двигателя.
Управление возможно через дискретные входы по 2- или 3-проводной схеме, а также по последовательной связи; съёмный пульт доступен как опция.
