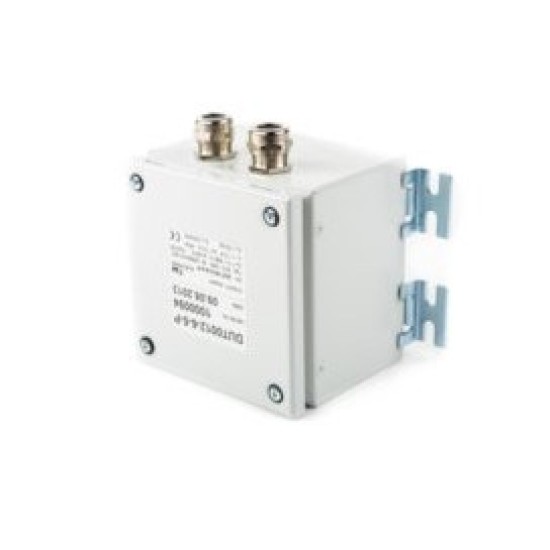

VACON Фильтр 0055 — выходной dU/dt-фильтр для частотных преобразователей

Товар сертифицирован, гарантантия 1 год.

Серия Фильтр 0055 — выходные dU/dt-фильтры на ток 55 А
Снижают скорость нарастания напряжения на выходе преобразователя
Подавляют высокочастотные гармоники и электромагнитные помехи
Защищают обмотки двигателя от перенапряжений на клеммах
Рекомендованы для длинных моторных кабелей и напряжения 660 В

Доставка до обьетка

Склад: Доступен к заказу
Код товара: 90-6207

Vacon

Цена по запросу

Без НДС: 0,00 ₽

Кол-во

Купить

Оформить заявку Запросить консультацию

Описание VACON Фильтр 0055

Фильтр 0055 — линейка выходных dU/dt-фильтров VACON для частотных преобразователей, рассчитанных на номинальный ток 55 А, с исполнениями массой от 10 до 95 кг и габаритами от 190x250x130 до 670x560x560 мм.

Вакон (VACON) — производитель частотных преобразователей и сопутствующего электротехнического оборудования, чья продукция широко применяется в промышленной автоматизации для управления асинхронными электродвигателями.

Серия Фильтр 0055 — выходные dU/dt-фильтры, устанавливаемые между преобразователем частоты и электродвигателем для снижения скорости изменения напряжения и подавления высокочастотных гармоник.

Преимущества Вакон Фильтр 0055

Снижают скорость нарастания dU/dt на выходе преобразователя
Уменьшают перенапряжения на зажимах электродвигателя
Подавляют широкополосный высокочастотный спектр помех
Рекомендованы при длинных моторных кабелях
Подходят для применения с двигателями на напряжение 660 В
Несколько исполнений по массе и габаритам под разные схемы монтажа
Совместимы с частотными преобразователями VACON соответствующего номинала

Технические характеристики

Параметры фильтров серии определяются номинальным током преобразователя, а также массой и монтажными габаритами конкретного исполнения. Точный выбор модели зависит от типа преобразователя и условий установки.

Параметр	Значение
Серия	Фильтр 0055
Тип	Выходной dU/dt-фильтр
Производитель	VACON
Номинальный ток, А	55
Масса, кг	от 10 до 95
Габариты ШхВхГ, мм	от 190x250x130 до 670x560x560

Модельный ряд VACON серия Фильтр 0055

Модель	Серия	Артикул	Ток, Iном. (А)	Вес (кг.)	Размеры ШхВхГ (мм)*
DUT-0055-6-5-P	Фильтр 0055	DUT-0055-6-5-P	55	13	300x215x360
DUT-0055-6-0-P	Фильтр 0055	DUT-0055-6-0-P	55	10	190x250x130
SIN-0055-5-5-P	Фильтр 0055	SIN-0055-5-5-P	55	95	670x560x560
DUT-0055-6-2-P	Фильтр 0055	DUT-0055-6-2-P	55	13	237x170x330

Частые вопросы

Для чего нужен выходной dU/dt-фильтр?

Он устанавливается между преобразователем частоты и электродвигателем и снижает скорость изменения напряжения dU/dt. Это уменьшает перенапряжения на обмотках двигателя и продлевает срок службы изоляции.

В каких случаях обязательно применять фильтр серии Фильтр 0055?

Такие фильтры рекомендуется устанавливать при управлении электродвигателями с напряжением 660 В, а также при значительной длине моторного кабеля между преобразователем и двигателем. В этих условиях риск перенапряжений на зажимах двигателя возрастает.

Как выбрать нужное исполнение фильтра по току?

Модель подбирается по номинальному току преобразователя частоты, к которому подключается фильтр. Для серии Фильтр 0055 доступно несколько исполнений с одинаковым номинальным током, но разными габаритами и массой под разные варианты монтажа.
