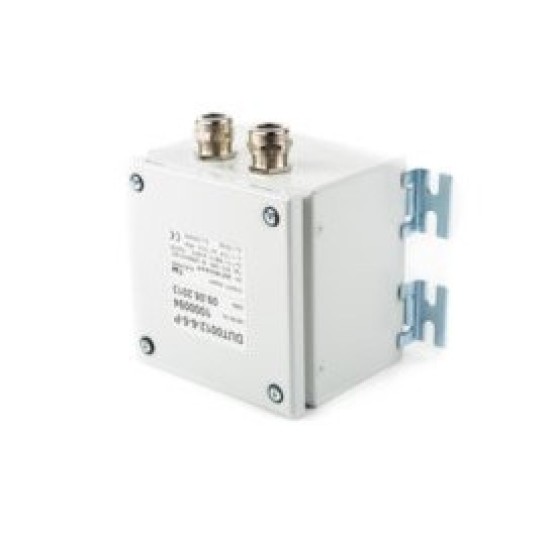

VACON Фильтр 0210 — выходной dU/dt-фильтр для частотных преобразователей

Товар сертифицирован, гарантантия 1 год.

Серия Фильтр 0210 — выходные dU/dt-фильтры на ток 210 А
Снижают скорость нарастания напряжения на выходе преобразователя
Подавляют высокочастотные гармоники и электромагнитные помехи
Защищают обмотки двигателя от перенапряжений на клеммах
Рекомендованы для длинных моторных кабелей и напряжения 660 В

Доставка до обьетка

Склад: Доступен к заказу
Код товара: 90-6209

Vacon

Цена по запросу

Без НДС: 0,00 ₽

Кол-во

Купить

Оформить заявку Запросить консультацию

Описание VACON Фильтр 0210

Фильтр 0210 — линейка выходных dU/dt-фильтров VACON для частотных преобразователей, рассчитанных на номинальный ток 210 А, с исполнениями массой от 31 до 75 кг и габаритами от 240x320x185 до 610x500x500 мм.

Вакон (VACON) — производитель частотных преобразователей и сопутствующего электротехнического оборудования, чья продукция широко применяется в промышленной автоматизации для управления асинхронными электродвигателями.

Серия Фильтр 0210 — выходные dU/dt-фильтры, устанавливаемые между преобразователем частоты и электродвигателем для снижения скорости изменения напряжения и подавления высокочастотных гармоник.

Преимущества Вакон Фильтр 0210

Снижают скорость нарастания dU/dt на выходе преобразователя
Уменьшают перенапряжения на зажимах электродвигателя
Подавляют широкополосный высокочастотный спектр помех
Рекомендованы при длинных моторных кабелях
Подходят для применения с двигателями на напряжение 660 В
Несколько исполнений под преобразователи повышенной мощности
Совместимы с частотными преобразователями VACON соответствующего номинала

Технические характеристики

Параметры фильтров серии определяются номинальным током преобразователя, а также массой и монтажными габаритами конкретного исполнения. Точный выбор модели зависит от типа преобразователя и условий установки.

Параметр	Значение
Серия	Фильтр 0210
Тип	Выходной dU/dt-фильтр
Производитель	VACON
Номинальный ток, А	210
Масса, кг	от 31 до 75
Габариты ШхВхГ, мм	от 240x320x185 до 610x500x500

Модельный ряд VACON серия Фильтр 0210

Модель	Серия	Артикул	Ток, Iном. (А)	Вес (кг.)	Размеры ШхВхГ (мм)*
DUT-0210-6-2-P1	Фильтр 0210	DUT-0210-6-2-P1	210	47	480x235x640
DUT-0210-6-5-P	Фильтр 0210	DUT-0210-6-5-P	210	75	610x500x500
DUT-0210-6-2-P	Фильтр 0210	DUT-0210-6-2-P	210	42	480x235x540
DUT-0210-6-0-P	Фильтр 0210	DUT-0210-6-0-P	210	31	240x320x185

Частые вопросы

Для чего нужен выходной dU/dt-фильтр?

Он устанавливается между преобразователем частоты и электродвигателем и снижает скорость изменения напряжения dU/dt. Это уменьшает перенапряжения на обмотках двигателя и продлевает срок службы изоляции.

В каких случаях обязательно применять фильтр серии Фильтр 0210?

Такие фильтры рекомендуется устанавливать при управлении электродвигателями с напряжением 660 В, а также при значительной длине моторного кабеля между преобразователем и двигателем. В этих условиях риск перенапряжений на зажимах двигателя возрастает.

Как выбрать нужное исполнение фильтра по току?

Модель подбирается по номинальному току преобразователя частоты, к которому подключается фильтр. Для серии Фильтр 0210 доступно несколько исполнений с одинаковым номинальным током, но разными габаритами и массой под разные варианты монтажа.
