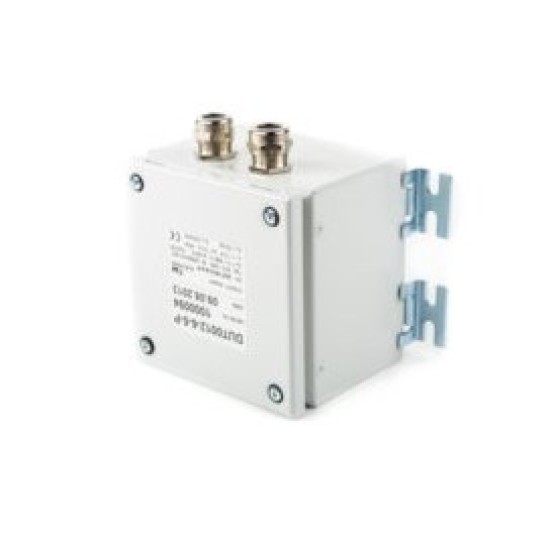

VACON Фильтр выходной 0280 — выходной dU/dt-фильтр для частотных преобразователей NX

Товар сертифицирован, гарантантия 1 год.

Серия Фильтр выходной 0280 — dU/dt-фильтр на ток 280 А
Снижает скорость нарастания напряжения с 4-6 до 2 кВ/мкс
Рекомендован для электродвигателей 660 В и длинных моторных кабелей
Рассчитан на частоту ШИМ-модуляции не более 3.6 кГц
Подавляет высокочастотные гармоники в токе двигателя

Доставка до обьетка

Склад: Доступен к заказу
Код товара: 90-6210

Vacon

Цена по запросу

Без НДС: 0,00 ₽

Кол-во

Купить

Оформить заявку Запросить консультацию

Описание VACON Фильтр выходной 0280

Выходной dU/dt-фильтр серии Фильтр выходной 0280 на номинальный ток 280 А снижает скорость нарастания напряжения с 4-6 до 2 кВ/мкс и предназначен для работы с частотными преобразователями VACON NX.

Вакон (VACON) — финский производитель частотных преобразователей и сопутствующего оборудования, много лет поставляет приводную технику для промышленной автоматизации и известен надёжными решениями для управления электродвигателями.

Серия Фильтр выходной 0280 — выходной фильтр, который устанавливается на выходе преобразователя частоты, частично подавляет высокочастотные гармоники в токе двигателя и снижает перенапряжения на его зажимах.

Преимущества Вакон Фильтр выходной 0280

Снижает скорость нарастания напряжения с 4-6 до 2 кВ/мкс
Рекомендован при управлении электродвигателями с напряжением 660 В
Полезен при использовании длинных моторных кабелей
Рассчитан на частоту ШИМ-модуляции преобразователя не более 3.6 кГц
Работает на выходной частоте не более 70 Гц
Частично подавляет высокочастотные гармоники в токе двигателя
Снижает перенапряжения на зажимах электродвигателя

Технические характеристики

Фильтр рассчитан на определённый номинальный ток и подбирается под конкретную модель частотного преобразователя VACON NX; масса и габариты зависят от исполнения фильтра.

Параметр	Значение
Тип	Выходной dU/dt-фильтр
Производитель	VACON
Серия	Фильтр выходной 0280
Номинальный ток, А	280
Снижение dU/dt	с 4-6 до 2 кВ/мкс
Рекомендуемое напряжение двигателя	660 В
Частота ШИМ-модуляции	не более 3.6 кГц
Выходная частота	не более 70 Гц
Вес, кг	42–45
Габариты ШхВхГ, мм	300x299x222 – 390x285x304 (в зависимости от исполнения)

Модельный ряд VACON серия Фильтр выходной 0280

Модель	Серия	Ток, Iном. (А)	Вес (кг.)	Размеры ШхВхГ (мм)
DUT-0280-6-0-P1	Фильтр выходной 0280	280	43	300x299x222
DUT-0280-6-0-P	Фильтр выходной 0280	280	45	300x299x235
DUT-0280-6-0-S	Фильтр выходной 0280	280	42	390x285x304

Частые вопросы

Когда нужен выходной dU/dt-фильтр?

Фильтр рекомендуется устанавливать при управлении электродвигателями с напряжением 660 В или при подключении преобразователя к двигателю длинным кабелем. Он снижает скорость нарастания напряжения и уменьшает нагрузку на изоляцию обмоток двигателя.

Как выбрать фильтр по току?

Фильтр подбирается по номинальному току преобразователя частоты и подключаемого электродвигателя — ток фильтра должен быть не меньше рабочего тока привода. При сомнениях стоит свериться с документацией на конкретную модель преобразователя.

Фильтр совместим с инверторными преобразователями VACON NX?

Да, выходные dU/dt-фильтры этой серии разработаны специально для частотных преобразователей VACON NX и рассчитаны на частоту ШИМ-модуляции не более 3.6 кГц и выходную частоту не более 70 Гц.
