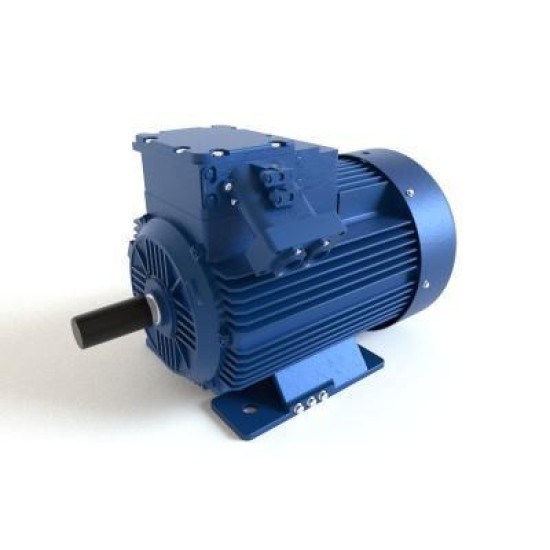

Взрывозащищённые электродвигатели ВА 200 — трёхфазные асинхронные двигатели с короткозамкнутым ротором мощностью 18,5–45 кВт, напряжением 380/660 В и валом диаметром 55 и 60 мм. Предназначены для привода насосов и вентиляции во взрывоопасных зонах нефтегазовых и химических производств.
Электродвигатели серии ВА — специализированное взрывозащищённое оборудование, выпускаемое по стандартам ГОСТ для российской промышленности. Такие двигатели десятилетиями применяются в нефтегазовой, химической и перерабатывающей отраслях, где действуют жёсткие требования к безопасности во взрывоопасных средах.
Серия ВА 200 — трёхфазные асинхронные электродвигатели с короткозамкнутым ротором, рассчитанные на продолжительный режим эксплуатации S1 в сетях 50 Гц. Типоразмер ВА 200 охватывает мощности 18,5–45 кВт с валом диаметром 55 и 60 мм и предлагается в исполнениях на лапах и с фланцем.
Серия ВА 200 сочетает мощности 18,5–45 кВт, напряжение 380/660 В, коэффициент мощности cos φ 0,76–0,92. Двигатели поставляются в климатических исполнениях У, УХЛ и Т, что позволяет подобрать модель под конкретные условия эксплуатации.
| Параметр | Значение |
|---|---|
| Тип двигателя | асинхронный с короткозамкнутым ротором |
| Мощность, кВт | 18,5–45 |
| Рабочее напряжение, В | 380/660 |
| Диаметр вала, мм | 55 и 60 |
| Коэффициент мощности (cos φ) | 0,76–0,92 |
| Монтажное исполнение | IM1001/1081 (лапы), IM2001/2081 (лапы + фланец) |
| Климатическое исполнение | У2, У5, УХЛ1, УХЛ2, УХЛ5, Т2, Т5 |
| Модель | Серия | Код товара | Артикул | Исполнение | Мощность, кВт | Iп/Iн. | Mmax/Mн. | Диаметр вала, мм | Климатическое исполнение | Коэффициент мощности (Cos) | КПД. | Номинальный ток (А.) | Рабочее напряжение, В | Тип двигателя |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IM1081 | ВА 200 | EV-14323 | 286527 | Лапы(1001/1081) | 22 | 6,07 | 2,47 | 60 | УХЛ1/У2/УХЛ5/У5/Т2/УХЛ2/Т5 | 0,85 | 90,6 | 43,6 | 380/660 | асинхронный |
| IM2081 | ВА 200 | EV-14323 | 288066 | Лапы+Фланец(2001/2081) | 22 | 6,07 | 1,02 | 60 | У2/У5/УХЛ5/Т2/Т5/УХЛ2/УХЛ1 | 0.85 | 90.6 | 43.6 | 660/380 | асинхронный |
| L8 IM1081 | ВА 200 | EV-14323 | 287487 | Лапы(1001/1081) | 22 | 6,2 | 2,51 | 60 | УХЛ2/У5/УХЛ5/Т2/Т5/У2/УХЛ1 | 0,78 | 91 | 47,2 | 660/380 | асинхронный |
| IM1081 | ВА 200 | EV-14323 | 291614 | Лапы(1001/1081) | 37 | 6,75 | 2,89 | 55 | УХЛ5/УХЛ1/У5/Т2/УХЛ2/Т5/У2 | 0,92 | 91,9 | 66,3 | 380/660 | асинхронный |
| L8 IM2081 | ВА 200 | EV-14323 | 273297 | Лапы+Фланец(2001/2081) | 22 | 6,02 | 1,02 | 60 | У2/УХЛ5/У5/УХЛ1/Т5/УХЛ2/Т2 | 0.78 | 91 | 47.2 | 380/660 | асинхронный |
| IM1081 | ВА 200 | EV-14323 | 284050 | Лапы(1001/1081) | 37 | 7,2 | 2,3 | 60 | У2/Т5/УХЛ1/УХЛ2/У5/Т2/УХЛ5 | 0,87 | 92,5 | 69,9 | 380/660 | асинхронный |
| L6 IM1081 | ВА 200 | EV-14323 | 272492 | Лапы(1001/1081) | 30 | 6,76 | 2,69 | 60 | У5/Т2/УХЛ2/УХЛ5/Т5/У2/УХЛ1 | 0,84 | 91,3 | 59,7 | 660/380 | асинхронный |
| IM2081 | ВА 200 | EV-14323 | 284049 | Лапы+Фланец(2001/2081) | 37 | 1,06 | 1,02 | 55 | У5/У2/УХЛ5/Т2/УХЛ2/Т5/УХЛ1 | 0.92 | 91.9 | 66.3 | 380/660 | асинхронный |
| IM1081 | ВА 200 | EV-14323 | 282001 | Лапы(1001/1081) | 18,5 | 6,6 | 2 | 60 | УХЛ2/Т2/У2/Т5/УХЛ1/УХЛ5/У5 | 0,76 | 90 | 41,1 | 380/660 | асинхронный |
| IM2081 | ВА 200 | EV-14323 | 278070 | Лапы+Фланец(2001/2081) | 37 | 7,02 | 2,03 | 60 | Т2/У5/Т5/УХЛ5/У2/УХЛ2/УХЛ1 | 0.87 | 92.5 | 69.9 | 380/660 | асинхронный |
| L6 IM2081 | ВА 200 | EV-14323 | 272493 | Лапы+Фланец(2001/2081) | 30 | 1,06 | 1,02 | 60 | У2/УХЛ2/У5/Т5/Т2/УХЛ5/УХЛ1 | 0.84 | 91.3 | 59.7 | 660/380 | асинхронный |
| IM2081 | ВА 200 | EV-14323 | 291617 | Лапы+Фланец(2001/2081) | 18,5 | 6,06 | 2 | 60 | УХЛ2/У5/Т2/УХЛ5/Т5/У2/УХЛ1 | 0.76 | 90 | 41.1 | 660/380 | асинхронный |
| L4 IM1081 | ВА 200 | EV-14323 | 288761 | Лапы(1001/1081) | 45 | 7,42 | 3,04 | 60 | УХЛ1/Т2/УХЛ5/У2/У5/УХЛ2/Т5 | 0,88 | 93,2 | 83,5 | 380/660 | асинхронный |
| L2 IM2081 | ВА 200 | EV-14323 | 291618 | Лапы+Фланец(2001/2081) | 45 | 6,08 | 2,09 | 55 | УХЛ5/УХЛ1/Т5/УХЛ2/У5/Т2/У2 | 0.9 | 92.3 | 82.3 | 660/380 | асинхронный |
| L4 IM2081 | ВА 200 | EV-14323 | 287704 | Лапы+Фланец(2001/2081) | 45 | 1,07 | 3,04 | 60 | УХЛ2/УХЛ1/УХЛ5/Т2/Т5/У5/У2 | 0.88 | 93.2 | 83.5 | 660/380 | асинхронный |
| L2 IM1081 | ВА 200 | EV-14323 | 244889 | Лапы(1001/1081) | 45 | 6,8 | 2,9 | 55 | У2/Т5/УХЛ5/У5/Т2/УХЛ1/УХЛ2 | 0,9 | 92,3 | 82,3 | 660/380 | асинхронный |
| IM1001 | ВА 200 | EV-14323 | 192094 | Лапы(1001) | 22 | 6,07 | 1,02 | 60 | У5/УХЛ2/УХЛ5/Т5/У2/Т2/УХЛ1 | 0.85 | 90.6 | 43.6 | 660/380 | асинхронный |
| L8 IM1001 | ВА 200 | EV-14323 | 254836 | Лапы(1001) | 22 | 6,02 | 1,02 | 60 | УХЛ2/УХЛ1/УХЛ5/Т2/У2/Т5/У5 | 0.78 | 91 | 47.2 | 660/380 | асинхронный |
| L4 IM2001 | ВА 200 | EV-14323 | 235951 | Лапы+Фланец(2001/2081) | 45 | 1,07 | 3,04 | 60 | У5/Т5/УХЛ2/Т2/У2/УХЛ5/УХЛ1 | 0.88 | 93.2 | 83.5 | 380/660 | асинхронный |
| L4 IM1001 | ВА 200 | EV-14323 | 248491 | Лапы(1001) | 45 | 1,07 | 3,04 | 60 | У5/У2/Т5/УХЛ1/УХЛ5/Т2/УХЛ2 | 0.88 | 93.2 | 83.5 | 380/660 | асинхронный |
| IM2001 | ВА 200 | EV-14323 | 236995 | Лапы+Фланец(2001) | 37 | 7,02 | 2,03 | 60 | УХЛ1/Т5/УХЛ2/УХЛ5/У2/У5/Т2 | 0.87 | 92.5 | 69.9 | 660/380 | асинхронный |
| L2 IM1001 | ВА 200 | EV-14323 | 245016 | Лапы(1001) | 45 | 6,08 | 2,09 | 55 | Т5/У2/УХЛ1/УХЛ5/УХЛ2/Т2/У5 | 0.9 | 92.3 | 82.3 | 380/660 | асинхронный |
| IM1001 | ВА 200 | EV-14323 | 146128 | Лапы(1001) | 37 | 1,06 | 1,02 | 55 | УХЛ2/У5/У2/Т2/Т5/УХЛ5/УХЛ1 | 0.92 | 91.9 | 66.3 | 660/380 | асинхронный |
| IM1001 | ВА 200 | EV-14323 | 234761 | Лапы(1001) | 37 | 7,02 | 2,03 | 60 | У5/УХЛ5/Т5/УХЛ1/У2/Т2/УХЛ2 | 0.87 | 92.5 | 69.9 | 660/380 | асинхронный |
Двигатели предназначены для работы во взрывоопасных средах на предприятиях нефтегазовой, химической и перерабатывающей промышленности. Взрывозащищённое исполнение по ГОСТ допускает применение в шахтах, нефтехранилищах и на химических производствах.

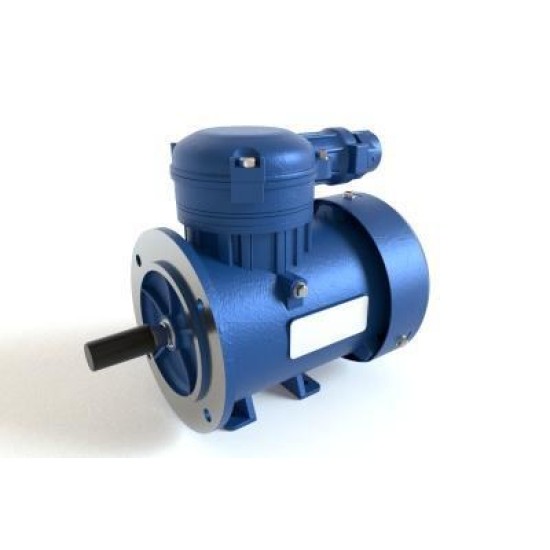

Серия выпускается в исполнениях на лапах (IM1001/1081) и на лапах с фланцем (IM2001/2081). Это позволяет устанавливать двигатель как на раму, так и на фланцевое сопряжение с приводимым механизмом.
Двигатели ВА 200 работают в сетях переменного тока напряжением 380/660 В частотой 50 Гц в продолжительном режиме S1. Продолжительный режим и стандартная частота сети упрощают подбор и подключение в составе промышленного оборудования.
