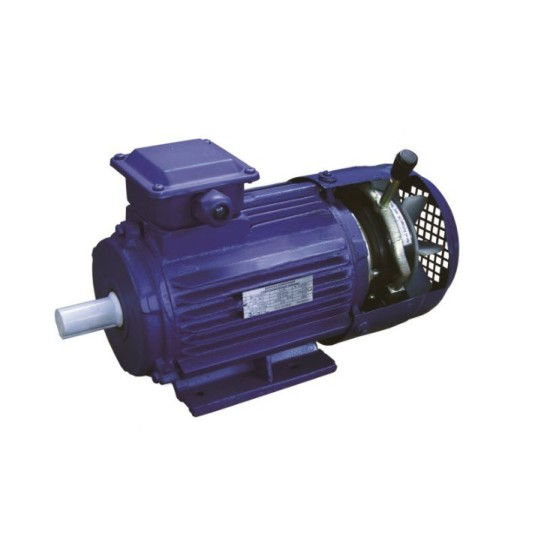

Электродвигатели с тормозом 5АИ 132

Товар сертифицирован, гарантантия 1 год.

Серия 5АИ 132 — электродвигатели с электромагнитным тормозом
Асинхронный двигатель с короткозамкнутым ротором в закрытом исполнении
Мощность 4–11 кВт при 750–3000 об/мин
Степень защиты IP55 и изоляция класса нагревостойкости F
Монтаж на лапах или фланце

Доставка до обьетка

Склад: Доступен к заказу
Код товара: 90-5245

от42 811,10 ₽

* цена с НДС за штуку, окончательную уточняйте у вашего менеджера

Без НДС: 42 811,10 ₽

Кол-во

Купить

Оформить заявку Запросить консультацию

Описание Электродвигатели с тормозом 5АИ 132

Электродвигатели с тормозом 5АИ 132 — асинхронные двигатели с короткозамкнутым ротором и встроенным электромагнитным тормозом мощностью 4–11 кВт и частотой вращения 750–3000 об/мин, КПД до 88,5%, степень защиты IP55, климатическое исполнение У2.

Электродвигатели типа 5АИ относятся к унифицированной серии асинхронных двигателей в закрытом исполнении с короткозамкнутым ротором и электромагнитным тормозом, выполненной по ГОСТ 183-74. Двигатели совместимы по установочно-присоединительным размерам с предыдущими сериями и применяются в станкостроении, подъёмных механизмах и общепромышленных приводах.

Серия 5АИ 132 — двигатели с «нормально замкнутым» электромагнитным тормозом, который срабатывает при отключении питания и удерживает вал в неподвижном состоянии. Такое решение обеспечивает точную остановку и фиксацию механизма без дополнительных устройств.

Преимущества серии 5АИ 132

Встроенный электромагнитный тормоз для быстрой остановки и фиксации вала
Короткозамкнутый ротор и закрытое исполнение для надёжной работы в цеховых условиях
Мощность 4–11 кВт при частоте вращения 750–3000 об/мин
Степень защиты IP55 и климатическое исполнение У2
Класс нагревостойкости изоляции F (155 °C)
Монтаж на лапах или фланце для гибкой установки в приводе
Совместимость по присоединительным размерам с двигателями предыдущих серий

Технические характеристики

Двигатели серии 5АИ 132 выпускаются мощностью 4–11 кВт с частотой вращения 750–3000 об/мин, КПД 83–88,5% и напряжением 220В/380В. Все исполнения имеют степень защиты IP55, климатическое исполнение У2 и электромагнитный тормоз.

Технические характеристики

Параметр	Значение
Тип двигателя	Асинхронный с электромагнитным тормозом
Серия	5АИ 132
Мощность, кВт	4–11
Частота вращения, об/мин	750–3000
КПД, %	83–88,5
Напряжение	220В/380В
Масса, кг	63–88
Степень защиты	IP55
Климатическое исполнение	У2
Монтажное исполнение	Лапы / фланец

Модельный ряд серия 5АИ 132

Модель	Серия	Артикул	Тип электродвигателя	Серия (по каталогу источника)	Напряжение	Мощность (кВт)	Ток, Iном. (А)	Обороты (об/мин)	Исполнение	Климатическое исполнение	Степень защиты	КПД	Мп (Мн)	Mmax (Mн)	Вес (кг.)	Iп (Iн)
M4 ЕT ( ЕТ1, ЕT2) 11/1500 IM1001/1081 11кВт 380/220В	5АИ 132	EV-15151	С тормозом	5АИ(АИР)	220В/380В	11	37.1	1500	Лапы(1001/1081)	У2	IP 55	88,5	2,2	2,3	85	7
M6 ЕT ( ЕТ1, ЕT2) 7,5/1000 IM2001/2081 7,5кВт 380/220В	5АИ 132	EV-15151	С тормозом	5АИ(АИР)	220В/380В	7.5	28.6	1000	Лапы+Фланец(2001/2081)	У2	IP 55	88,5	2	2,1	88	5,5
M8 ЕT ( ЕТ1, ЕT2) 5,5/750 IM2001/2081 5,5кВт 380/220В	5АИ 132	EV-15151	С тормозом	5АИ(АИР)	220В/380В	5.5	21	750	Лапы+Фланец(2001/2081)	У2	IP 55	85,5	2	2	88	6
M6 ЕT ( ЕТ1, ЕT2) 7,5/1000 IM1001/1081 7,5кВт 380/220В	5АИ 132	EV-15151	С тормозом	5АИ(АИР)	220В/380В	7.5	28.6	1000	Лапы(1001/1081)	У2	IP 55	88,5	2	2,1	88	5,5
S4 ЕT ( ЕТ1, ЕT2) 7,5/1500 IM2001/2081 7,5кВт 380/220В	5АИ 132	EV-15151	С тормозом	5АИ(АИР)	220В/380В	7.5	27	1500	Лапы+Фланец(2001/2081)	У2	IP 55	87,2	2,3	2,3	75	7
M2 ЕT ( ЕТ1, ЕT2) 11/3000 IM1001/1081 11кВт 380/220В	5АИ 132	EV-15151	С тормозом	5АИ(АИР)	220В/380В	11	36.4	3000	Лапы(1001/1081)	У2	IP 55	88	2,2	2,3	74	7.5
S8 ЕT ( ЕТ1, ЕT2) 4/750 IM1001/1081 4кВт 380/220В	5АИ 132	EV-15151	С тормозом	5АИ(АИР)	220В/380В	4	18.5	750	Лапы(1001/1081)	У2	IP 55	83	2	2	63	6
S6 ЕT ( ЕТ1, ЕT2) 5,5/1000 IM1001/1081 5,5кВт 380/220В	5АИ 132	EV-15151	С тормозом	5АИ(АИР)	220В/380В	5.5	22.3	1000	Лапы(1001/1081)	У2	IP 55	84	2,1	2,1	71	5,5
S4 ЕT ( ЕТ1, ЕT2) 7,5/1500 IM1001/1081 7,5кВт 380/220В	5АИ 132	EV-15151	С тормозом	5АИ(АИР)	220В/380В	7.5	27	1500	Лапы(1001/1081)	У2	IP 55	87,2	2,3	2,3	75	7
S6 ЕT ( ЕТ1, ЕT2) 5,5/1500 IM2001/2081 5,5кВт 380/220В	5АИ 132	EV-15151	С тормозом	5АИ(АИР)	220В/380В	5.5	22.3	1000	Лапы+Фланец(2001/2081)	У2	IP 55	84	2,1	2,1	71	5,5
M8 ЕT ( ЕТ1, ЕT2) 5,5/750 IM1001/1081 5,5кВт 380/220В	5АИ 132	EV-15151	С тормозом	5АИ(АИР)	220В/380В	5.5	21	750	Лапы(1001/1081)	У2	IP 55	85,5	2	2	88	6
S8 ЕT ( ЕТ1, ЕT2) 4/750 IM2001/2081 4кВт 380/220В	5АИ 132	EV-15151	С тормозом	5АИ(АИР)	220В/380В	4	18.5	750	Лапы+Фланец(2001/2081)	У2	IP 55	83	2	2	63	6
M2 ЕT ( ЕТ1, ЕT2) 11/3000 IM2001/2081 11кВт 380/220В	5АИ 132	EV-15151	С тормозом	5АИ(АИР)	220В/380В	11	36.4	3000	Лапы+Фланец(2001/2081)	У2	IP 55	88	2,2	2,3	74	7.5
M4 ЕT ( ЕТ1, ЕT2) 11/1500 IM2001/2081 11кВт 380/220В	5АИ 132	EV-15151	С тормозом	5АИ(АИР)	220В/380В	11	37.1	1500	Лапы+Фланец(2001/2081)	У2	IP 55	88,5	2,2	2,3	85	7

Частые вопросы

Зачем электродвигателю встроенный тормоз?

Электромагнитный тормоз обеспечивает быструю остановку и надёжную фиксацию вала после отключения питания. Это нужно в подъёмных механизмах, станках и приводах, где важно исключить самопроизвольное вращение.

Как работает «нормально замкнутый» тормоз?

При подаче питания тормоз растормаживается и двигатель вращается свободно, а при отключении пружины замыкают тормоз и удерживают вал. Так механизм остаётся зафиксированным даже при отключении электроэнергии.

Как выбрать типоразмер серии 5АИ 132?

Подбирают по требуемой мощности, частоте вращения и монтажному исполнению — на лапах или с фланцем. Также учитывают напряжение сети и условия эксплуатации по климатическому исполнению.
