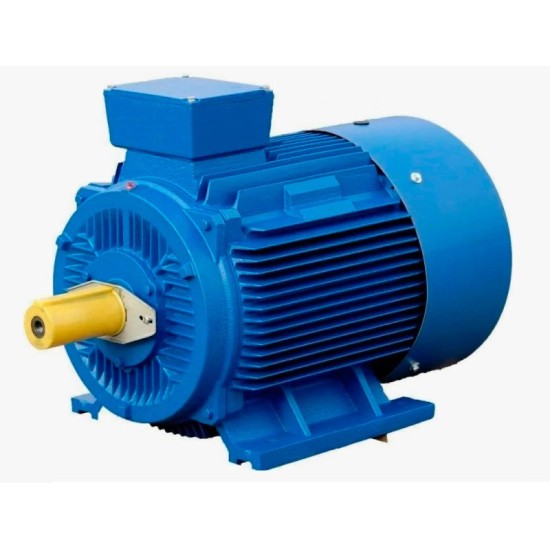

Электродвигатели АИМУ 180 — взрывозащищённые асинхронные двигатели мощностью 15–30 кВт с частотой вращения 750–3000 об/мин и напряжением 380/660 В. КПД моделей достигает 90,5%.
Электродвигатели АИМУ — семейство российских асинхронных взрывозащищённых двигателей для предприятий химической, газовой, нефтеперерабатывающей и угольной промышленности.
Серия АИМУ 180 служит приводом стационарных машин и механизмов во взрывоопасных зонах помещений и наружных установок с маркировкой взрывозащиты 1 Ex d IIB T4.
В серию входят двигатели мощностью от 15 до 30 кВт с частотами вращения 750–3000 об/мин, напряжением 380/660 В и КПД до 90,5%.
| Параметр | Значение |
|---|---|
| Серия | АИМУ 180 |
| Тип электродвигателя | Взрывозащищённый асинхронный |
| Напряжение | 380/660 В |
| Мощность | 15–30 кВт |
| Частота вращения | 750–3000 об/мин |
| КПД | 86–90,5% |
| Монтажные исполнения | IM 1001/1081 и IM 2001/2081 |
| Климатическое исполнение | У1 |
| Масса | 198–234 кг |
| Модель | Серия | Артикул | Тип электродвигателя | Напряжение | Мощность (кВт) | Ток, Iном. (А) | Обороты (об/мин) | Исполнение | Климатическое исполнение | КПД | Мп (Мн) | Mmax (Mн) | Вес (кг.) | Iп (Iн) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 180 М8 15/750 IM 1001/1081 | АИМУ | EV-14284 | Взрывозащищенные | 380В/660В | 15 | 33 | 750 | Лапы(1001/1081) | У2 | 86 | 1,1 | 2 | 223 | 6,5 |
| 180 М2 30/3000 IM 2001/2081 | АИМУ | EV-14284 | Взрывозащищенные | 380В/660В | 30 | 54.8 | 3000 | Лапы+Фланец(2001/2081) | У1 | 90,5 | 1,1 | 2 | 221 | 7,5 |
| 180 М6 18,5/1000 IM 2001/2081 | АИМУ | EV-14284 | Взрывозащищенные | 380В/660В | 18.5 | 37.2 | 1000 | Лапы+Фланец(2001/2081) | У1 | 89,5 | 1,2 | 2,2 | 225 | 7 |
| 180 S2 22/3000 IM 2001/2081 | АИМУ | EV-14284 | Взрывозащищенные | 380В/660В | 22 | 40.8 | 3000 | Лапы+Фланец(2001/2081) | — | 88 | 1,1 | 2 | 198 | 7,5 |
| 180 М8 15/750 IM 2001/2081 | АИМУ | EV-14284 | Взрывозащищенные | 380В/660В | 15 | 33 | 750 | Лапы+Фланец(2001/2081) | У1 | 86 | 1,1 | 2 | 223 | 6,5 |
| 180 S2 22/3000 IM 1001/1081 | АИМУ | EV-14284 | Взрывозащищенные | 380В/660В | 22 | 40.8 | 3000 | Лапы(1001/1081) | — | 88 | 1,1 | 2 | 198 | 7,5 |
| 180 М4 30/1500 IM 2001/2081 | АИМУ | EV-14284 | Взрывозащищенные | 380В/660В | 30 | 57.8 | 1500 | Лапы+Фланец(2001/2081) | У1 | 90,5 | 1,2 | 2,2 | 234 | 7,2 |
| 180 М2 30/3000 IM 1001/1081 | АИМУ | EV-14284 | Взрывозащищенные | 380 В | 30 | 54.8 | 3000 | Лапы(1001/1081) | У1 | 90,5 | 1.1 | 2 | 205 | 7.5 |
| 180 S4 22/1500 IM 1001/1081 | АИМУ | EV-14284 | Взрывозащищенные | 380В/660В | 22 | 42.9 | 1500 | Лапы(1001/1081) | У1 | 90,7 | 1,2 | 2,2 | 205 | 7 |
| 180 М6 18,5/1000 IM 1001/1081 | АИМУ | EV-14284 | Взрывозащищенные | 380В/660В | 18.5 | 37.2 | 1000 | Лапы(1001/1081) | У1 | 89,5 | 1,2 | 2,2 | 225 | 7 |
| 180 М4 30/1500 IM 1001/1081 | АИМУ | EV-14284 | Взрывозащищенные | 380 В | 30 | 57.8 | 1500 | Лапы(1001/1081) | У1 | 90,5 | 1,2 | 2,2 | 234 | 7,2 |
| 180 S4 22/1500 IM 2001/2081 | АИМУ | EV-14284 | — | 380 В | 22 | 42.9 | 1500 | Лапы+Фланец(2001/2081) | — | 90,7 | 1,2 | 2,2 | 205 | 7 |
Исполнения различаются способом крепления: на лапах, на лапах с фланцем и фланцевое с валом вверх. Выбор зависит от способа установки двигателя на механизм.
Двигатели предназначены для взрывоопасных зон предприятий химической, газовой, нефтеперерабатывающей и угольной промышленности и рассчитаны на привод стационарного оборудования.
Двигатели имеют маркировку взрывозащиты 1 Ex d IIB T4 и подходят для сред с горючими газами и парами категорий IIA и IIB.
