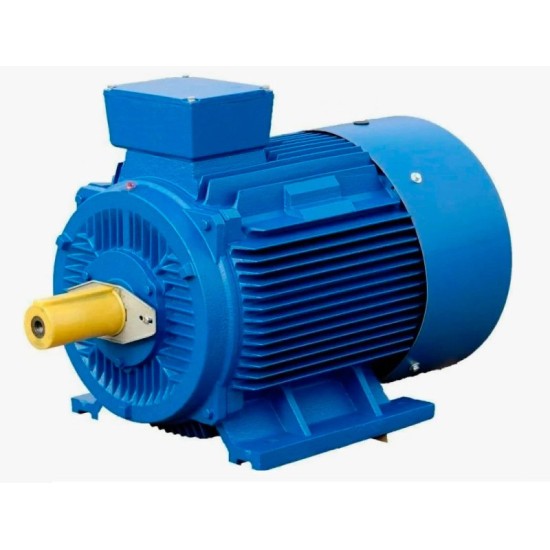

Взрывозащищённые асинхронные электродвигатели серии АИМУ 225 — мощные приводы для взрывоопасных зон мощностью 30–55 кВт, синхронной частотой вращения 750–3000 об/мин, напряжением 380/660 В и КПД до 93 %.
Электродвигатели АИМУ — асинхронные машины с короткозамкнутым ротором и взрывонепроницаемой оболочкой, выпускаемые по отраслевым стандартам для взрывоопасных производств. Они применяются как надёжный электропривод в химической, нефтегазовой и угольной промышленности.
Серия АИМУ 225 объединяет мощные двигатели типоразмера 225 для привода тяжёлого стационарного оборудования — насосов, компрессоров и вентиляторов — во взрывоопасных зонах.
Двигатели серии охватывают диапазон мощностей 30–55 кВт при частоте вращения 750–3000 об/мин, питаются от сети 380/660 В и рассчитаны на климатическое исполнение У1.
| Параметр | Значение |
|---|---|
| Тип электродвигателя | Асинхронный взрывозащищённый |
| Мощность | 30–55 кВт |
| Синхронная частота вращения | 750–3000 об/мин |
| Напряжение | 380/660 В |
| Номинальный ток | 61,7–100,4 А |
| КПД | 91,8–93 % |
| Кратность пускового тока (Iп/Iн) | 7–7,5 |
| Климатическое исполнение | У1 |
| Масса | 362–388 кг |
| Модель | Серия | Артикул | Тип электродвигателя | Напряжение | Мощность (кВт) | Ток, Iном. (А) | Обороты (об/мин) | Исполнение | Климатическое исполнение | КПД | Мп (Мн) | Mmax (Мн) | Вес (кг.) | Iп (Iн) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 225 М2 55/3000 IM 2001/2081 55кВт 380/660В У1 | АИМУ | EV-14286 | Взрывозащищенные | 380В/660В | 55 | 100.4 | 3000 | Лапы+Фланец(2001/2081) | У1 | 92,5 | 2,3 | 2 | 362 | 7,5 |
| 225 М6 37/1000 IM 1001/1081 37кВт 380/660В У1 | АИМУ | EV-14286 | Взрывозащищенные | 380В/660В | 37 | 69.7 | 1000 | Лапы(1001/1081) | У1 | 92,4 | 2,1 | 2,1 | 380 | 7 |
| 225 М4 55/1500 IM 2001/2081 55кВт 380/660В У1 | АИМУ | EV-14286 | Взрывозащищенные | 380В/660В | 55 | 100.3 | 1500 | Лапы+Фланец(2001/2081) | У1 | 93 | 2,3 | 2,2 | 362 | 7,2 |
| 225 М2 55/3000 IM 1001/1081 55кВт 380/660В У1 | АИМУ | EV-14286 | Взрывозащищенные | 380В/660В | 55 | 100.4 | 3000 | Лапы(1001/1081) | У1 | 92,5 | 2,3 | 2 | 362 | 7,5 |
| 225 М6 37/1000 IM 3031 37кВт 380/660В У1 | АИМУ | EV-14286 | Взрывозащищенные | 380В/660В | 37 | 69.7 | 1000 | Фланец,вал вверх(3031) | У1 | 92,4 | 2,1 | 2,1 | 380 | 7 |
| 225 М8 30/750 IM 2001/2081 30кВт 380/660В У1 | АИМУ | EV-14286 | Взрывозащищенные | 380В/660В | 30 | 61.7 | 750 | Лапы+Фланец(2001/2081) | У1 | 91,8 | 2 | 1,9 | 388 | 6,6 |
| 225 М8 30/750 IM 1001/1081 30кВт 380/660В У1 | АИМУ | EV-14286 | Взрывозащищенные | 380В/660В | 30 | 61.7 | 750 | Лапы(1001/1081) | У1 | 91,8 | 2 | 1,9 | 388 | 6,6 |
| 225 М6 37/1000 IM 2001/2081 37кВт 380/660В У1 | АИМУ | EV-14286 | Взрывозащищенные | 380В/660В | 37 | 69.7 | 1000 | Лапы+Фланец(2001/2081) | У1 | 92,4 | 2,1 | 2,1 | 380 | 7 |
| 225 М4 55/1500 IM 1001/1081 55кВт 380/660В У1 | АИМУ | EV-14286 | Взрывозащищенные | 380В/660В | 55 | 100.3 | 1500 | Лапы(1001/1081) | У1 | 93 | 2,3 | 2,2 | 362 | 7,2 |
| 225 М2 55/3000 IM 3031 55кВт 380/660В У1 | АИМУ | EV-14286 | Взрывозащищенные | 380В/660В | 55 | 100.4 | 3000 | Фланец,вал вверх(3031) | У1 | 92,5 | 2,3 | 2 | 362 | 7,5 |
| 225 М8 30/750 IM 3031 30кВт 380/660В У1 | АИМУ | EV-14286 | Взрывозащищенные | 380В/660В | 30 | 61.7 | 750 | Фланец,вал вверх(3031) | У1 | 91,8 | 2 | 1,9 | 388 | 6,6 |
| 225 М4 55/1500 IM 3031 55кВт 380/660В У1 | АИМУ | EV-14286 | Взрывозащищенные | 380В/660В | 55 | 100.3 | 1500 | Фланец,вал вверх(3031) | У1 | 93 | 2,3 | 2,2 | 362 | 7,2 |
Двигатели серии АИМУ используются как привод стационарных машин и механизмов — насосов, вентиляторов, компрессоров — на предприятиях химической, нефтегазовой, угольной и смежных отраслей, где возможно образование взрывоопасных смесей.
Да, конструкция имеет взрывонепроницаемую оболочку (вид взрывозащиты Ex d) и рассчитана на работу во взрывоопасных зонах с горючими газами и парами категорий IIА и IIВ.
Двигатели выпускаются в исполнениях на лапах, фланцевом и комбинированном (лапы+фланец), что позволяет подобрать вариант под конкретную установку. Точное исполнение указано в характеристиках модели.
