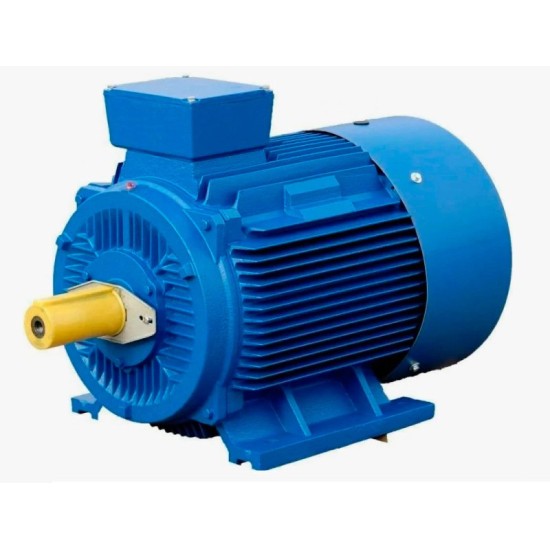

АИМУ 90 L — типоразмер взрывозащищённых асинхронных электродвигателей мощностью от 1,5 до 3 кВт с частотой вращения 1000, 1500 и 3000 об/мин и питанием 380 В. КПД составляет от 76 до 82,6 %, доступны исполнения на лапах и фланце.
Электродвигатели АИМУ — асинхронные взрывозащищённые машины для привода стационарного оборудования на предприятиях химической, нефтеперерабатывающей, газовой и угольной промышленности. Применяются во взрывоопасных зонах, где возможно образование смесей горючих газов и паров с воздухом.
Типоразмер АИМУ 90 L объединяет двух-, четырёх- и шестиполюсные исполнения с монтажом на лапах (IM 1001/1081), на лапах с фланцем (IM 2001/2081) и на фланце (IM 3081). Взрывонепроницаемая оболочка вида «d» обеспечивает безопасную работу во взрывоопасной среде.
Двигатели типоразмера рассчитаны на напряжение 380 В, мощность от 1,5 до 3 кВт и частоту вращения от 1000 до 3000 об/мин при КПД от 76 до 82,6 %. Основные параметры серии приведены в таблице ниже.
| Параметр | Значение |
|---|---|
| Тип двигателя | Асинхронный взрывозащищённый |
| Мощность, кВт | 1,5–3 |
| Напряжение | 380 В |
| Частота вращения, об/мин | 1000 / 1500 / 3000 |
| КПД, % | 76–82,6 |
| Степень защиты | IP54 |
| Монтажные исполнения | IM 1001/1081, 2001/2081, 3081 |
| Климатическое исполнение | У1 |
| Модель | Артикул | Код товара | Тип электродвигателя | Серия | Напряжение | Мощность (кВт) | Ток, Iном. (А) | Обороты (об/мин) | Исполнение | Климатическое исполнение | КПД | Мп (Мн) | Mmax (Mн) | Вес (кг.) | Iп (Iн) | Степень защиты |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 90 L2 3/3000 IM1001/1081 3кВт 380В У1 | EV-14294 | УТ000011107 | Взрывозащищенные | АИМУ | 380 В | 3 | 6.4 | 3000 | Лапы(1001/1081) | У1 | 82,6 | 1,3 | 2,3 | 43.34 | 7,5 | — |
| 90 L4 2,2/1500 IM 1001/1081 2,2кВт 380В У1 | EV-14294 | УТ000011110 | Взрывозащищенные | АИМУ | 380 В | 2.2 | 5 | 1500 | Лапы(1001/1081) | У1 | 81 | 1,3 | 2,3 | 42.34 | 7 | — |
| 90 L6 1,5/1000 IM 3081 1,5кВт 380В | EV-14294 | УТ000011115 | Взрывозащищенные | АИМУ | 380 В | 1.5 | 4 | 1000 | Фланец(3081) | У1 | 76 | 1,3 | 2,1 | 41.34 | 5,5 | IP 54 |
| 90 L6 1,5/1000 IM 1001/1081 1,5кВт 380В У1 | EV-14294 | УТ000011113 | Взрывозащищенные | АИМУ | 380 В | 1.5 | 4 | 1000 | Лапы(1001/1081) | У1 | 76 | 1,3 | 2,1 | 41.34 | 5,5 | — |
| 90 L4 2,2/1500 IM 3081 2,2кВт 380В | EV-14294 | УТ000011112 | Взрывозащищенные | АИМУ | 380 В | 2.2 | 5 | 1500 | Фланец(3081) | У1 | 81 | 1,3 | 2,3 | 42.34 | 7 | IP 54 |
| 90 L2 3/3000 IM 3081 3кВт 380В | EV-14294 | УТ000011109 | Взрывозащищенные | АИМУ | 380 В | 3 | 6.4 | 3000 | Фланец(3081) | У1 | 82,6 | 1,3 | 2,3 | 43.34 | 7,5 | IP 54 |
| 90 L2 3/3000 IM 2001/2081 3кВт 380В У1 | EV-14294 | УТ000011108 | Взрывозащищенные | АИМУ | 380 В | 3 | 6.4 | 3000 | Лапы+Фланец(2001/2081) | У1 | 82,6 | 1,3 | 2,3 | 43.34 | 7,5 | — |
| 90 L4 2,2/1500 IM 2001/2081 2,2кВт 380В У1 | EV-14294 | УТ000011111 | Взрывозащищенные | АИМУ | 380 В | 2.2 | 5 | 1500 | Лапы+Фланец(2001/2081) | У1 | 81 | 1,3 | 2,3 | 42.34 | 7 | — |
| 90 L6 1,5/1000 IM 2001/2081 1,5кВт 380В У1 | EV-14294 | УТ000011114 | Взрывозащищенные | АИМУ | 380 В | 1.5 | 4 | 1000 | Лапы+Фланец(2001/2081) | У1 | 76 | 1,3 | 2,1 | 41.34 | 5,5 | — |
Они служат приводом стационарных машин и механизмов во взрывоопасных зонах на предприятиях химической, газовой, нефтеперерабатывающей и угольной промышленности.
Двигатели различаются числом полюсов (частотой вращения 1000, 1500 или 3000 об/мин) и монтажным исполнением — на лапах, на лапах с фланцем или на фланце. Мощность варьируется от 1,5 до 3 кВт.
Двигатели имеют степень защиты IP54 и маркировку взрывозащиты 1 Ex d IIB T4 с взрывонепроницаемой оболочкой вида «d», климатическое исполнение У1.
